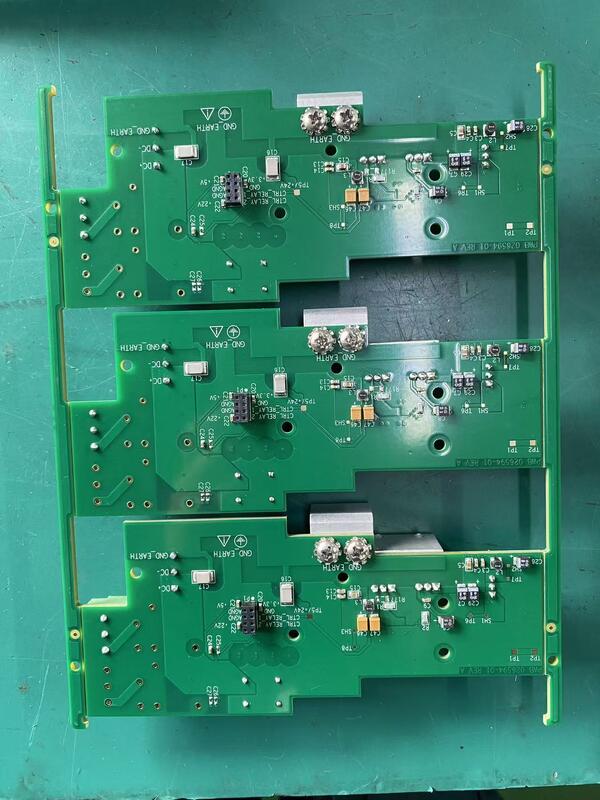

Ketebalan 0,8 mm hingga 2,0 mm Rigid Circuit Board Manufacturing Providing Square PCB Outline Dirancang untuk Manufaktur Elektronik

Deskripsi Produk:

Layanan Manufaktur PCB kami menawarkan solusi komprehensif bagi bisnis dan insinyur yang mencari papan sirkuit cetak berkualitas tinggi yang disesuaikan dengan kebutuhan spesifik mereka. Dengan keahlian yang mencakup dari papan lapis tunggal hingga papan berlapis banyak yang kompleks, kami melayani berbagai macam aplikasi dengan menyediakan PCB dengan 1 hingga 48 lapis. Fleksibilitas ini memastikan bahwa apakah Anda memerlukan prototipe sederhana atau desain berlapis banyak yang canggih, kemampuan manufaktur kami dapat memenuhi permintaan Anda dengan presisi dan keandalan.

Salah satu fitur unggulan manufaktur PCB kami adalah kemampuan khusus kami, yang meliputi Pelapisan Jari Emas, aplikasi Masker yang Dapat Dikupas, dan pencetakan Tinta Karbon. Pelapisan Jari Emas sangat penting untuk memastikan konduktivitas dan daya tahan yang sangat baik pada kontak konektor tepi, menjadikannya ideal untuk aplikasi berkinerja tinggi di mana keandalan sangat penting. Layanan Masker yang Dapat Dikupas kami memungkinkan perlindungan sementara area PCB tertentu selama proses penyolderan, meningkatkan kualitas keseluruhan dan melindungi komponen sensitif. Selain itu, penggunaan Tinta Karbon memberikan jalur konduktivitas yang ditingkatkan untuk aplikasi tertentu, memperluas keserbagunaan PCB kami dalam desain sirkuit yang kompleks.

Kami memahami bahwa logistik memainkan peran penting dalam setiap proses manufaktur. Oleh karena itu, kami menerima opsi logistik yang ditentukan pelanggan untuk memberikan kenyamanan dan efisiensi maksimum. Baik Anda lebih suka operator tertentu, jadwal pengiriman, atau persyaratan pengemasan, tim kami berkomitmen untuk mengakomodasi preferensi logistik Anda untuk memastikan pengiriman papan sirkuit cetak Anda tepat waktu dan aman.

PCB kami diproduksi dengan masker solder hijau, yang merupakan standar industri karena visibilitas dan daya tahannya yang sangat baik. Masker solder hijau tidak hanya melindungi jejak tembaga dari oksidasi dan kerusakan lingkungan tetapi juga membantu mencegah jembatan solder selama proses Perakitan Teknologi Pemasangan Permukaan. Hal ini membuat perakitan lebih lancar dan mengurangi risiko cacat, menghasilkan hasil yang lebih tinggi dan kinerja produk akhir Anda yang lebih baik.

Tanggung jawab lingkungan adalah prinsip inti dalam proses manufaktur kami. Semua PCB kami mematuhi arahan Pembatasan Zat Berbahaya (ROHS), memastikan bahwa bahan berbahaya seperti timbal, merkuri, dan kadmium dikontrol secara ketat atau dihilangkan. Kepatuhan ini menjamin bahwa produk kami aman untuk digunakan dalam elektronik konsumen, aplikasi industri, dan sektor lain yang menuntut praktik manufaktur yang ramah lingkungan dan berkelanjutan.

Proses Fabrikasi Papan Sirkuit Cetak kami menggabungkan teknologi canggih dengan kontrol kualitas yang ketat untuk menghasilkan papan yang memenuhi standar industri yang ketat. Kami memanfaatkan peralatan canggih dan teknisi terampil untuk memastikan etsa yang tepat, keselarasan lapisan yang akurat, dan kualitas material yang konsisten. Perhatian cermat terhadap detail ini mendukung desain yang kompleks dan interkoneksi kepadatan tinggi, yang semakin umum dalam elektronik modern.

Selain PCB kaku tradisional, kami juga berspesialisasi dalam Manufaktur Papan Sirkuit Fleksibel. PCB Fleksibel memungkinkan desain sirkuit yang dapat ditekuk dan dilipat, yang penting untuk aplikasi yang membutuhkan penghematan ruang, gerakan dinamis, atau faktor bentuk unik. Papan sirkuit fleksibel kami mempertahankan kinerja dan daya tahan tinggi bahkan di bawah tekanan mekanis, menjadikannya ideal untuk perangkat yang dapat dikenakan, instrumen medis, dan teknologi kedirgantaraan.

Komitmen kami terhadap keunggulan melampaui manufaktur untuk mencakup dukungan komprehensif di seluruh siklus hidup produk. Dari konsultasi desain hingga pengembangan prototipe dan produksi skala penuh, kami bekerja sama dengan klien kami untuk memastikan persyaratan spesifik mereka terpenuhi. Baik proyek Anda melibatkan Perakitan Teknologi Pemasangan Permukaan atau memerlukan fitur PCB khusus seperti pelapisan jari emas atau tinta karbon, tim kami dilengkapi untuk memberikan hasil yang unggul tepat waktu dan sesuai anggaran.

Singkatnya, layanan Manufaktur PCB kami adalah pilihan yang serbaguna, andal, dan sadar lingkungan untuk kebutuhan papan sirkuit cetak Anda. Dengan kemampuan mulai dari papan lapis tunggal hingga 48 lapis, fitur khusus seperti pelapisan jari emas, masker yang dapat dikupas, dan tinta karbon, serta komitmen terhadap kepatuhan ROHS, kami menyediakan produk luar biasa yang mendukung perakitan elektronik canggih. Penerimaan kami terhadap logistik yang ditentukan pelanggan semakin meningkatkan kenyamanan, menjadikan kami mitra tepercaya untuk proyek Fabrikasi Papan Sirkuit Cetak atau Manufaktur Papan Sirkuit Fleksibel Anda berikutnya.

Fitur:

• Nama Produk: Manufaktur PCB
• Produksi PCB Presisi Tinggi dengan toleransi ±0,1mm
• Manufaktur Papan Sirkuit Kaku mendukung berbagai garis besar PCB: Persegi, Lingkaran, Tidak Beraturan (dengan Jig)
• Produksi Papan Sirkuit Elektronik sesuai dengan standar ROHS
• Pilihan material meliputi FR4, TU872, Nelco, Rogers, dan PTFE
• Kemampuan Khusus: Pelapisan Jari Emas, Masker yang Dapat Dikupas, Aplikasi Tinta Karbon

Parameter Teknis:

Aplikasi:

Produksi PCB Presisi Tinggi sangat penting dalam industri elektronik yang berkembang pesat saat ini, di mana keandalan dan akurasi sangat penting. Produk manufaktur PCB kami menawarkan kemampuan luar biasa, termasuk ukuran lubang laser minimum 0,075mm dan toleransi ±0,1mm, memastikan bahwa bahkan desain sirkuit yang paling rumit pun dieksekusi dengan sempurna. Tingkat presisi ini sangat penting untuk memproduksi PCB berlapis banyak yang kompleks yang digunakan dalam perangkat elektronik canggih dan peralatan komunikasi.

Produk ini sangat cocok untuk layanan fabrikasi prototipe PCB, di mana iterasi cepat dan spesifikasi yang tepat sangat penting. Kemampuan untuk memproduksi PCB dengan ketebalan prepreg minimum 0,06mm memungkinkan desainer dan insinyur untuk mengembangkan papan sirkuit yang ringkas, ringan, dan sangat efisien yang memenuhi standar industri yang ketat. Hal ini menjadikannya solusi ideal untuk startup, laboratorium penelitian, dan produsen yang membutuhkan waktu penyelesaian yang cepat tanpa mengorbankan kualitas.

Produk manufaktur PCB kami mendukung berbagai acara aplikasi, mulai dari elektronik konsumen dan perangkat komunikasi industri hingga elektronik otomotif dan instrumen medis. Kemampuan produksi PCB presisi tinggi memungkinkan pembuatan papan yang mendukung transmisi sinyal berkecepatan tinggi dan tata letak komponen yang kompleks, yang penting dalam perangkat komunikasi modern seperti smartphone, router, dan perangkat IoT.

Selain keunggulan teknis, layanan ini menawarkan opsi logistik yang fleksibel, menerima pengaturan logistik yang ditentukan pelanggan. Adaptabilitas ini memastikan bahwa PCB dapat dikirimkan tepat waktu dan aman untuk memenuhi jadwal produksi dan persyaratan geografis. Baik untuk pengujian prototipe skala kecil atau manufaktur skala besar, produk manufaktur PCB kami memberikan kualitas dan keandalan yang konsisten.

Singkatnya, produk ini dirancang untuk memenuhi kebutuhan yang menuntut dari pengembang perangkat elektronik dan produsen sistem komunikasi. Dengan menggabungkan produksi PCB presisi tinggi dengan logistik yang dapat disesuaikan dan layanan fabrikasi prototipe, produk ini menyediakan solusi komprehensif untuk membawa produk elektronik inovatif ke pasar secara efisien dan efektif.

Kustomisasi:

Layanan Fabrikasi Prototipe PCB kami menawarkan opsi kustomisasi produk yang ekstensif untuk memenuhi berbagai persyaratan proyek. Kami berspesialisasi dalam manufaktur Papan Sirkuit Cetak Multilapis dengan jumlah lapisan mulai dari 1 hingga 48, memastikan fleksibilitas untuk desain sederhana dan kompleks. Berat tembaga dasar dapat disesuaikan antara 1/4OZ hingga 2OZ untuk mengakomodasi kebutuhan listrik dan termal yang berbeda.

Kami menyediakan kemampuan khusus canggih seperti Pelapisan Jari Emas untuk daya tahan dan konektivitas yang ditingkatkan, masker solder yang Dapat Dikupas untuk pengerjaan ulang yang mudah, dan pencetakan Tinta Karbon untuk jalur konduktif yang andal. Teknologi presisi kami mendukung ukuran lubang laser minimum 0,075mm, memungkinkan pengeboran via halus dan sirkuit yang rumit.

Selain itu, kami menerima logistik yang ditentukan pelanggan untuk memastikan pengiriman yang tepat waktu dan efisien yang disesuaikan dengan preferensi Anda. Baik Anda memerlukan prototipe cepat atau Produksi Papan Sirkuit Elektronik skala penuh, layanan kami dirancang untuk memberikan PCB berkualitas tinggi dan dapat disesuaikan untuk mendukung proyek pengembangan elektronik Anda.

Dukungan dan Layanan:

Produk Manufaktur PCB kami dilengkapi dengan dukungan teknis dan layanan komprehensif untuk memastikan produksi yang lancar dan kinerja yang optimal. Kami memberikan panduan ahli di seluruh proses desain dan manufaktur, termasuk pemeriksaan aturan desain, pemilihan material, dan konsultasi tumpukan lapisan.

Tim dukungan kami tersedia untuk membantu pemecahan masalah, optimasi proses, dan permintaan kustomisasi untuk memenuhi persyaratan spesifik Anda. Kami juga menawarkan waktu penyelesaian yang cepat dan pengujian jaminan kualitas untuk menjamin bahwa setiap PCB memenuhi standar industri.

Selain itu, kami menyediakan dokumentasi dan sumber daya terperinci untuk membantu Anda memaksimalkan potensi solusi manufaktur PCB kami. Baik Anda memerlukan pengujian prototipe atau produksi skala besar, layanan khusus kami dirancang untuk memberikan keandalan dan keunggulan di setiap tahap.

Pengemasan dan Pengiriman:

PCB kami dikemas dengan hati-hati untuk memastikan perlindungan maksimum selama transit. Setiap papan ditempatkan dalam kantong anti-statis untuk mencegah kerusakan akibat pelepasan muatan elektrostatik. Papan kemudian ditumpuk dengan lapisan pelindung di antaranya dan diamankan di dalam kotak kardus yang kokoh. Untuk perlindungan tambahan, sisipan busa atau bungkus gelembung digunakan untuk meminimalkan pergerakan dan menyerap guncangan.

Kami menawarkan berbagai pilihan pengiriman untuk memenuhi tenggat waktu dan anggaran Anda, termasuk layanan standar, dipercepat, dan kurir. Semua pengiriman dilacak dan diasuransikan untuk menjamin pengiriman yang aman. Pengiriman internasional tersedia dengan dokumentasi bea cukai yang disediakan untuk kelancaran bea cukai. Setelah pesanan Anda dikirim, Anda akan menerima nomor pelacakan untuk memantau paket Anda secara real-time.

FAQ:

Q1: Jenis PCB apa yang Anda produksi?

A1: Kami memproduksi berbagai PCB termasuk papan lapis tunggal, lapis ganda, dan berlapis banyak, cocok untuk berbagai aplikasi dan industri.

Q2: Bahan apa yang digunakan dalam proses manufaktur PCB Anda?

A2: PCB kami dibuat menggunakan bahan berkualitas tinggi seperti FR4, aluminium, dan substrat fleksibel untuk memastikan daya tahan dan kinerja.

Q3: Berapa perkiraan waktu penyelesaian untuk manufaktur PCB?

A3: Waktu penyelesaian standar biasanya antara 5 hingga 10 hari kerja, tergantung pada kompleksitas dan kuantitas pesanan.

Q4: Bisakah Anda menangani desain dan prototipe PCB kustom?

A4: Ya, kami berspesialisasi dalam manufaktur PCB kustom dan dapat memproduksi prototipe serta pesanan produksi skala besar berdasarkan spesifikasi Anda.

Q5: Format file apa yang Anda terima untuk pengiriman desain PCB?

A5: Kami menerima file desain PCB umum seperti format Gerber, Eagle, Altium Designer, dan KiCad untuk memastikan kompatibilitas dengan proses manufaktur kami.
