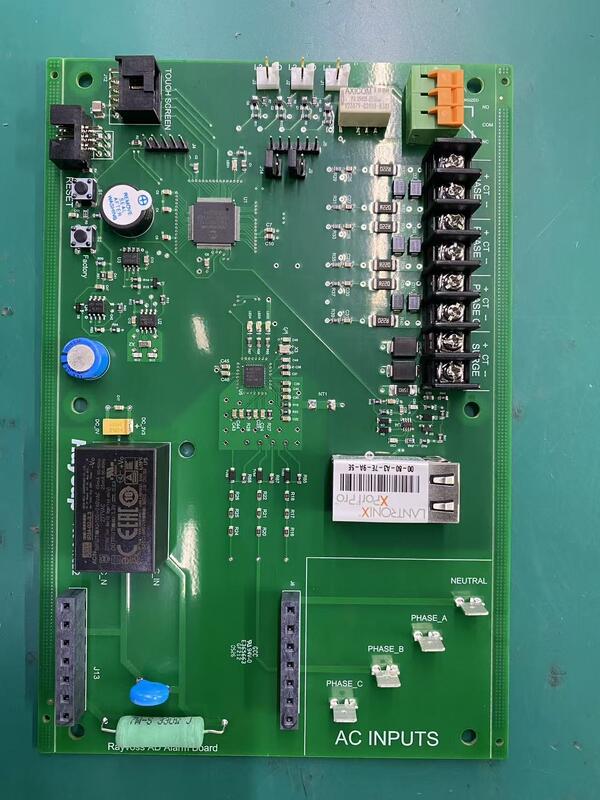

Base Tembaga Berat 1 4OZ 2OZ Printed Circuit Board Pabrik Ketebalan 0 8mm 2 0mm PCB Custom Pabrik dan perakitan

Terletak di Zona Pembangunan-Changsha City, Suntek adalah salah satu pemasok terkemuka EMS dan telah memberikan dukungan di bidang perakitan PCB dan perakitan kabel selama lebih dari 10 tahun.2015,ISO13485,IATF16949 dan UL bersertifikat, kami memasok produk berkualitas dengan harga yang kompetitif untuk klien di seluruh dunia.

Deskripsi produk:

Layanan PCB Manufacturing kami menawarkan solusi komprehensif untuk Produksi Papan Sirkuit Elektronik, melayani berbagai industri dan aplikasi.Dengan pengalaman bertahun-tahun dalam PCB Assembly Manufacturing, kami memastikan bahwa setiap papan yang diproduksi memenuhi standar tertinggi kualitas, keandalan, dan kinerja.Kemampuan manufaktur kami yang canggih dan proses kontrol kualitas yang ketat menjamin hasil yang luar biasa setiap kali.

Salah satu fitur yang menonjol dari layanan manufaktur PCB kami adalah kemampuan khusus yang kami berikan untuk meningkatkan fungsionalitas dan daya tahan papan sirkuit cetak Anda.Kami menawarkan Gold Finger Plating, yang sangat penting untuk memastikan koneksi tepi yang andal dan tahan korosi, terutama dalam aplikasi frekuensi tinggi dan kinerja tinggi.Teknik plating ini memberikan konduktivitas yang sangat baik dan umur yang lebih lama untuk daerah kontak, membuatnya ideal untuk konektor dan titik antarmuka.

Selain itu, pilihan topeng pematukan Peelable kami memungkinkan untuk pekerjaan ulang dan pengujian yang mudah, secara signifikan mengurangi risiko kerusakan selama proses perakitan.Fitur ini sangat bermanfaat dalam prototipe dan skenario perakitan yang kompleks di mana modifikasi mungkin diperlukanPenggunaan Tinta Karbon kami lebih meningkatkan kinerja PCB Anda dengan meningkatkan konduktivitas dan menyediakan jalur grounding yang kuat, yang sangat penting dalam perangkat elektronik presisi tinggi.

Fitur:

• Nama produk: Produksi PCB
• Diameter Lubang Laser Minimal: 0,075mm
• Jumlah lapisan: 1-48 lapisan, cocok untuk aplikasi multilayer Printed Circuit Board
• Ketebalan PP minimal: 0,06 mm
• Jangkauan Ketebalan Papan: 0,8 mm sampai 2,0 mm
• Kemampuan Khusus:
  • Perhiasan Emas
  • Topeng yang dapat dikupas
  • Aplikasi Tinta Karbon
• Mendukung PCB Assembly Manufacturing untuk solusi elektronik yang komprehensif
• Menawarkan layanan pembuatan prototipe PCB untuk pengembangan dan pengujian yang cepat

Parameter teknis:

Aplikasi:

Layanan Manufaktur PCB Khusus kami melayani berbagai kesempatan dan skenario aplikasi di berbagai industri.Apakah Anda merancang sirkuit satu lapisan sederhana atau papan multi-lapisan yang kompleks dengan hingga 48 lapisan, kemampuan produksi PCB presisi tinggi kami memastikan kinerja dan keandalan yang luar biasa.Versatilitas dalam jumlah lapisan memungkinkan kita untuk mendukung segala sesuatu dari perangkat elektronik dasar untuk sistem komunikasi canggih, memenuhi tuntutan spesifikasi teknis yang berbeda dan persyaratan fungsional.

Solusi manufaktur PCB kami sangat ideal untuk pengembang perangkat elektronik yang membutuhkan papan sirkuit yang tahan lama dan efisien yang dibangun dengan bahan premium seperti FR4, TU872, Nelco, Rogers, dan PTFE.Bahan ini memberikan sifat listrik yang sangat baik, stabilitas termal, dan kekuatan mekanik, cocok untuk perangkat yang beroperasi dalam berbagai kondisi lingkungan.0mm lebih memungkinkan kustomisasi berdasarkan kendala desain, memastikan integrasi yang optimal dalam perakitan kompak atau kuat.

Kemampuan khusus seperti Gold Finger Plating, Peelable layer, dan Carbon Ink menambah nilai signifikan pada proses produksi PCB.terutama dalam aplikasi yang membutuhkan pemasangan dan penghapusan yang seringLapisan yang dapat dilepas memudahkan pengelasan dan pengolahan ulang, membuat PCB kami sangat mudah beradaptasi untuk proses prototipe dan desain iteratif.Integrasi Carbon Ink mendukung fungsi sirkuit tertentu, termasuk sensor sentuh dan jalur konduktif, memperluas ruang lingkup aplikasi dalam elektronik modern.

Layanan manufaktur perakitan PCB kami melengkapi tahap produksi dengan menyediakan proses yang efisien yang mengintegrasikan pemasangan komponen dengan pembuatan papan.Pendekatan holistik ini mengurangi lead time dan meningkatkan kontrol kualitas, membuatnya cocok untuk industri di mana waktu ke pasar dan keandalan sangat penting.dan aplikasi IoT semua mendapat manfaat dari penawaran layanan komprehensif kami.

Singkatnya, Layanan Manufaktur PCB Khusus kami dirancang untuk memenuhi beragam kebutuhan dari berbagai skenario aplikasi, dari perangkat elektronik sederhana hingga sistem komunikasi yang canggih.Dengan dukungan hingga 48 lapisan, berbagai bahan berkinerja tinggi, dan fitur khusus seperti Gold Finger Plating dan lapisan Peelable,kami memberikan produksi PCB presisi tinggi yang memastikan keberhasilan proyek Anda di berbagai industri.

Pengaturan:

Produk PCB Manufacturing kami menawarkan layanan kustomisasi yang komprehensif untuk memenuhi kebutuhan spesifik Anda..Dengan kemampuan khusus termasuk Gold Finger Plating, Peelable coatings, dan aplikasi Carbon Ink, kami menyediakan finishing berkualitas tinggi yang disesuaikan dengan proyek Anda.

Kami menggunakan topeng solder hijau standar untuk perlindungan dan visibilitas yang sangat baik, dan mendukung kustomisasi ketebalan hingga 2,0 mm untuk memenuhi berbagai persyaratan desain.Proses manufaktur kami mengakomodasi jumlah lapisan dari 1 sampai 48, memungkinkan desain sirkuit sederhana dan kompleks.

Apakah Anda membutuhkan PCB Assembly Manufacturing, Flexible Circuit Board Manufacturing, atau PCB Prototype Fabrication Service,pilihan kustomisasi kami memastikan produk Anda memenuhi standar tertinggi dan spesifikasi yang tepat.

Dukungan dan Layanan:

Produk PCB Manufacturing kami dilengkapi dengan dukungan teknis dan layanan yang komprehensif untuk memastikan proyek Anda diselesaikan dengan lancar dan efisien.Kami menawarkan bimbingan ahli sepanjang proses manufaktur, dari tinjauan desain dan pemilihan bahan hingga produksi akhir dan kontrol kualitas.

Tim dukungan teknis kami tersedia untuk membantu dengan pemecahan masalah, optimasi desain, dan kustomisasi proses untuk memenuhi kebutuhan spesifik Anda.termasuk catatan pembuatan dan instruksi perakitan, untuk membantu merampingkan alur kerja Anda.

Selain itu, kami menawarkan layanan nilai tambah seperti pengembangan prototipe, pembuatan cepat, dan layanan pengujian untuk memverifikasi integritas dan kinerja PCB Anda.Komitmen kami terhadap kualitas dan kepuasan pelanggan memastikan bahwa Anda menerima papan sirkuit yang dapat diandalkan dan berkinerja tinggi yang disesuaikan dengan kebutuhan Anda.

Kemasan dan Pengiriman:

Setiap PCB diletakkan dalam kantong anti-statis untuk melindungi dari pelepasan elektrostatik.diikuti oleh lapisan busa pelindung atau bungkus gelembung untuk mencegah kerusakan fisik selama transitPapan-papan yang dikemas kemudian ditempatkan dengan aman dalam kotak kardus yang kokoh dengan bahan bantalan yang sesuai untuk meminimalkan gerakan dan menyerap kejut.

Untuk pengiriman, kami bermitra dengan operator yang dapat diandalkan untuk menyediakan pengiriman cepat dan aman di seluruh dunia.memungkinkan Anda untuk memantau pengiriman Anda secara real-timeKami juga menawarkan berbagai pilihan pengiriman untuk memenuhi kebutuhan Anda, termasuk standar, dipercepat, dan layanan ekspres.memastikan jadwal proyek Anda dipenuhi tanpa kompromi.

FAQ:

Q1: Bahan apa yang digunakan dalam proses manufaktur PCB Anda?

A1: Kami menggunakan bahan berkualitas tinggi seperti FR4, CEM-1, dan substrat poliamida fleksibel untuk memastikan daya tahan dan kinerja untuk berbagai aplikasi.

T2: Berapa waktu penyelesaian produksi PCB?

A2: Waktu penyelesaian standar kami berkisar dari 3 hingga 7 hari kerja, tergantung pada kompleksitas dan jumlah pesanan.

T3: Berapa jumlah lapisan maksimum yang dapat Anda produksi untuk PCB?

A3: Kami dapat memproduksi PCB dengan hingga 16 lapisan, melayani desain sirkuit yang kompleks dan aplikasi kepadatan tinggi.

Q4: Apakah Anda menawarkan layanan prototipe PCB?

A4: Ya, kami menyediakan layanan prototipe PCB cepat untuk membantu Anda menguji dan memvalidasi desain Anda sebelum produksi penuh.

Q5: Format file apa yang Anda terima untuk pengiriman desain PCB?

A5: Kami menerima file desain PCB standar termasuk Gerber, ODB ++, dan IPC-2581 untuk memastikan kompatibilitas dengan perangkat lunak desain Anda.
