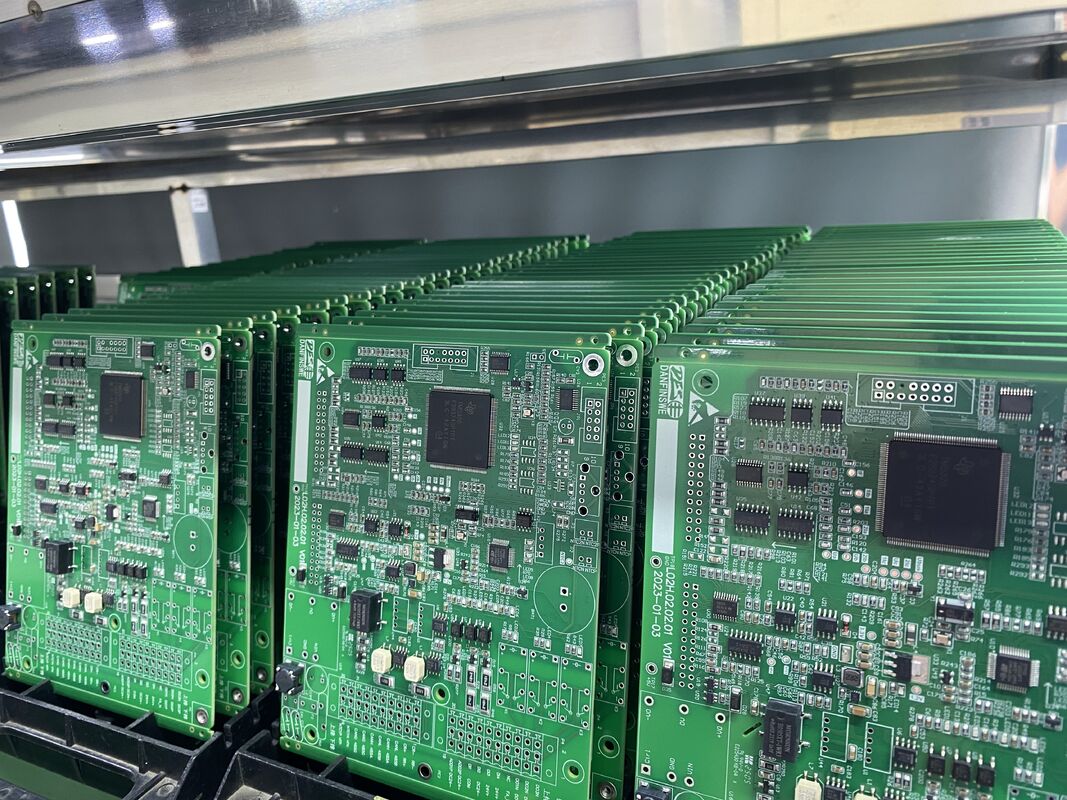

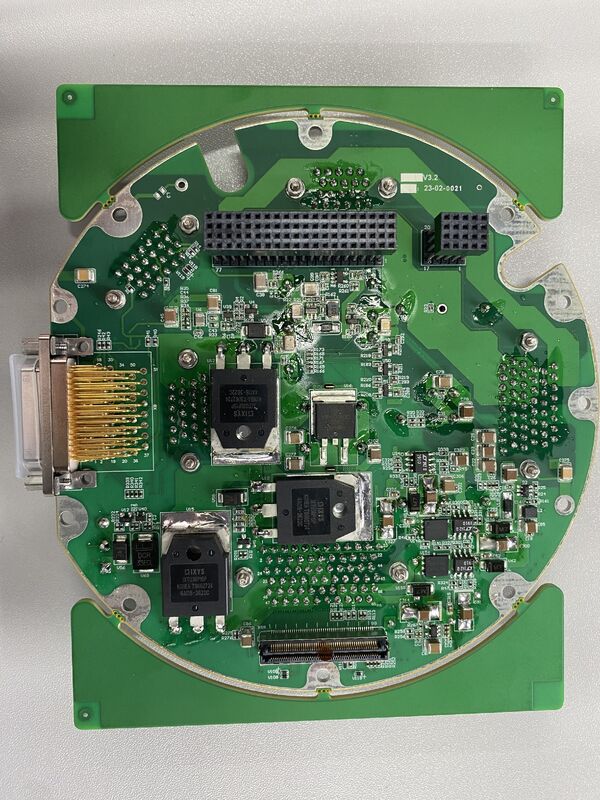

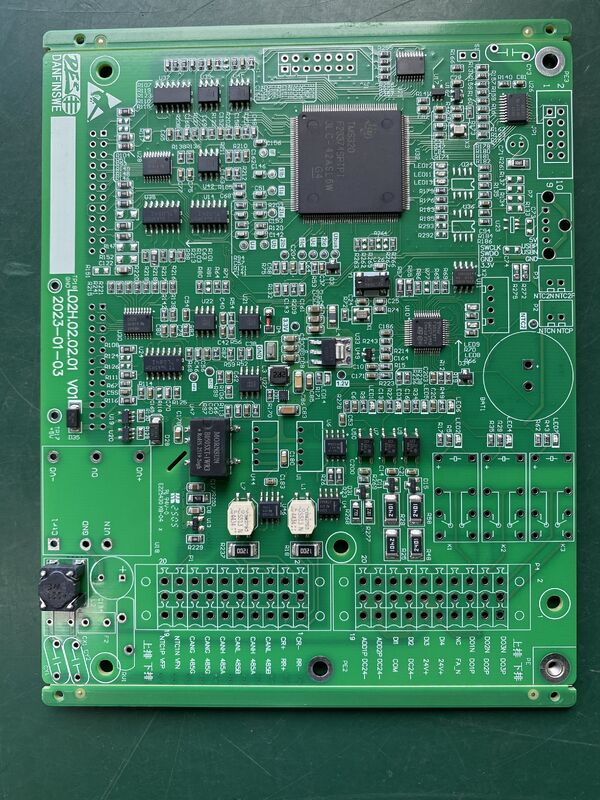

Perakitan PCB Komunikasi Ukuran Kustom dengan Sistem ROHS dan Penyelesaian Permukaan Bebas Timbal HASL yang Menghadirkan Solusi Komunikasi

Deskripsi produk:

Komunikasi PCB Assembly adalah papan sirkuit cetak yang sangat khusus yang dirancang untuk memenuhi persyaratan yang menuntut infrastruktur komunikasi modern.Dirancang dengan presisi dan teknologi canggihDengan diameter lubang minimal 0,1 mm, PCB ini memainkan peran penting dalam memastikan kinerja yang dapat diandalkan dan efisien dalam berbagai sistem komunikasi.papan memungkinkan untuk koneksi ultra-halus, membuatnya ideal untuk desain sirkuit kepadatan tinggi dan penempatan komponen yang kompleks yang umum dalam peralatan komunikasi.

Perhimpunan PCB ini dibangun dengan 6 lapisan, menyediakan platform yang kuat dan serbaguna untuk routing yang rumit dan integritas sinyal.Desain multi-layer meningkatkan kemampuan papan untuk menangani transmisi data berkecepatan tinggi dan protokol komunikasi yang kompleks, yang penting dalam infrastruktur komunikasi yang berkembang pesat saat ini. enam lapisan memungkinkan desainer untuk mengoptimalkan distribusi daya, isolasi sinyal, dan perisai EMI,Dengan demikian meningkatkan kinerja dan keandalan sistem secara keseluruhan.

Salah satu fitur yang menonjol dari perakitan PCB Komunikasi ini adalah penggunaan bahan Tg tinggi, khususnya Tg170 dan Tg180.Bahan transisi kaca suhu tinggi ini memastikan bahwa PCB mempertahankan kekuatan mekanik dan sifat listriknya di bawah kondisi termal yang tinggiHal ini sangat penting dalam infrastruktur komunikasi di mana perangkat sering beroperasi di bawah suhu tinggi terus menerus karena lalu lintas data yang padat dan penggunaan yang berkepanjangan.Bahan Tg tinggi berkontribusi pada daya tahan papan, mengurangi risiko penyimpangan dan kegagalan, sehingga memperpanjang umur perangkat komunikasi.

Ketebalan papan berkisar dari 0,2 mm hingga 6 mm, menawarkan fleksibilitas untuk mengakomodasi persyaratan desain dan kendala mekanis yang berbeda.Papan yang lebih tipis cocok untuk perangkat yang kompak dan ringan, sementara papan yang lebih tebal memberikan kekuatan mekanik dan manajemen termal yang ditingkatkan.Berbagai pilihan ketebalan ini memungkinkan produsen untuk menyesuaikan perakitan PCB untuk aplikasi khusus dalam sektor infrastruktur komunikasi, baik itu untuk perangkat genggam, base station, atau data center.

Selain keunggulan struktural dan materialnya, Komunikasi PCB Assembly tersedia dengan berbagai warna topeng solder, termasuk biru, hijau, dan lainnya.Topeng pengemasan tidak hanya melindungi sirkuit tembaga dari oksidasi dan kontaminasi tetapi juga meningkatkan daya tarik estetika dan memfasilitasi proses inspeksi dan perakitan yang lebih mudahKetersediaan warna topeng solder yang berbeda memungkinkan kustomisasi sesuai dengan preferensi pelanggan dan standar industri.

Aspek penting lain dari produk ini adalah penggabungan lapisan tembaga tebal, yang secara signifikan meningkatkan kapasitas pembawa arus dan kemampuan disipasi panas PCB.Tembaga tebal sangat penting dalam aplikasi infrastruktur komunikasi di mana pengiriman daya tinggi dan manajemen termal yang efisien diperlukan untuk menjaga integritas sinyal dan mencegah overheatingPenggunaan lapisan tembaga tebal memastikan bahwa PCB dapat menangani beban listrik yang menuntut dan mempertahankan operasi yang stabil di bawah kondisi yang ketat.

Secara keseluruhan, Komunikasi PCB Assembly adalah solusi berkinerja tinggi yang disesuaikan untuk industri infrastruktur komunikasi.bahan dengan Tg tinggi, ketebalan yang dapat disesuaikan, dan pilihan topeng pengisap, bersama dengan integrasi tembaga tebal, menjadikannya pilihan yang sangat baik bagi produsen yang mencari keandalan, daya tahan,dan kinerja listrik yang superiorPerhimpunan PCB ini mendukung kemajuan teknologi komunikasi dengan memberikan dasar yang kuat untuk perangkat yang menghubungkan orang dan sistem secara global.

Apakah digunakan dalam peralatan telekomunikasi, perangkat jaringan, atau komponen infrastruktur komunikasi lainnya, perakitan PCB ini memastikan kinerja dan umur panjang yang optimal.Desainnya dan pilihan material mencerminkan pemahaman yang mendalam tentang tantangan yang dihadapi di sektor komunikasi, menjadikannya komponen yang dapat diandalkan dalam pengembangan solusi komunikasi generasi berikutnya.

Fitur:

• Nama produk: Komunikasi PCB Assembly
• Lapisan PCB: 6 Lapisan
• Sistem Kualitas PCB: sesuai dengan ROHS
• Ketebalan papan: 0,2-6 mm
• Jenis papan PCB: HDI PCB
• Fitur tembaga tebal untuk konduktivitas yang ditingkatkan
• Termasuk perlindungan lonjakan untuk peningkatan keandalan
• Teknologi perlindungan gelombang tinggi canggih untuk melindungi komponen

Parameter teknis:

Aplikasi:

Komunikasi PCB Assembly adalah komponen penting yang dirancang untuk berbagai perangkat komunikasi dan sistem.kumpulan ini mendukung desain sirkuit kompleks yang diperlukan untuk transmisi data berkecepatan tinggi dan jaringan komunikasi yang andalBahan Tg170 dan Tg180 yang tinggi memastikan stabilitas termal dan kekuatan mekanik yang luar biasa,membuatnya cocok untuk lingkungan yang menuntut di mana fluktuasi suhu dan ketegangan mekanis umum.

Produk ini sangat ideal untuk digunakan dalam infrastruktur telekomunikasi, termasuk stasiun dasar, router, switch, dan unit pemrosesan sinyal.Lapisan tembaga tebal yang terintegrasi ke dalam PCB meningkatkan konduktivitas listrik dan meningkatkan kapasitas membawa arus, yang sangat penting untuk menjaga integritas sinyal dan mengurangi kehilangan daya dalam peralatan komunikasi.Penekanan berulang pada tembaga tebal menggarisbawahi pentingnya dalam memberikan daya tahan dan keandalan kinerja untuk aplikasi komunikasi kritis.

Selain telekomunikasi, Komunikasi PCB Assembly menemukan aplikasinya di pusat data dan server jaringan di mana transfer data berkecepatan tinggi dan stabil sangat penting.Pilihan finishing permukaan, termasuk ENIG (Electroless Nickel Immersion Gold) dan HASL bebas timbal (Hot Air Solder Leveling), memberikan planaritas permukaan yang sangat baik dan soldering,memastikan pengikatan komponen yang kuat dan dapat diandalkanHal ini sangat menguntungkan di jalur perakitan otomatis dan untuk menjaga konsistensi operasional jangka panjang.

Selain itu, kemasan luar produk dalam karton yang kokoh menjamin transportasi dan penanganan yang aman,melindungi PCB sensitif dari kerusakan fisik dan faktor lingkungan selama pengiriman dan penyimpananPendekatan kemasan yang cermat ini menyoroti komitmen produsen terhadap kualitas dan kepuasan pelanggan.

Secara keseluruhan, PCB Komunikasi dirancang untuk memenuhi tuntutan ketat teknologi komunikasi modern.dan finishing permukaan premium membuatnya pilihan yang optimal untuk aplikasi yang membutuhkan keandalan tinggi, daya tahan termal, dan kinerja listrik yang sangat baik.produk ini memastikan efisiensi komunikasi yang optimal dan daya tahan dalam berbagai skenario operasional.

Pengaturan:

Komunikasi PCB Assembly kami menawarkan layanan kustomisasi canggih yang disesuaikan untuk memenuhi persyaratan yang menuntut aplikasi komunikasi 5G.kami memastikan bahwa setiap perakitan PCB dibuat dengan presisi, dengan diameter lubang minimal 0,1 mm dan kontrol impedansi penuh untuk menjamin integritas sinyal yang optimal.

Produk ini dikemas dengan aman dalam karton yang kokoh untuk melindungi dari kerusakan selama transit.Kami juga mengintegrasikan fitur perlindungan lonjakan untuk melindungi sistem komunikasi Anda dari lonjakan tegangan dan lonjakan listrik, meningkatkan keandalan dan umur panjang perangkat Anda.

Pilih layanan kustomisasi perakitan PCB Komunikasi kami untuk solusi berkualitas tinggi dan tahan lama yang dirancang khusus untuk kebutuhan sektor komunikasi 5G yang berkembang,didukung oleh teknologi perlindungan lonjakan ahli dari produsen tepercaya.

Dukungan dan Layanan:

Produk perakitan PCB Komunikasi kami dirancang untuk memenuhi standar kualitas dan keandalan tertinggi dalam industri telekomunikasi.Kami menyediakan dukungan teknis dan layanan yang komprehensif untuk memastikan kinerja optimal dan kepuasan pelanggan.

Tim dukungan teknis kami tersedia untuk membantu dengan instalasi, konfigurasi, pemecahan masalah, dan pemeliharaan Komunikasi PCB Assembly.Termasuk lembar data, manual pengguna, dan catatan aplikasi untuk membantu Anda memahami dan menggunakan produk secara efektif.

Selain dukungan, kami menyediakan layanan kustomisasi untuk menyesuaikan perakitan PCB dengan kebutuhan komunikasi spesifik Anda.Ahli teknik kami bekerja sama dengan tim Anda untuk mengembangkan solusi yang terintegrasi dengan lancar dengan sistem Anda.

Kami juga menawarkan layanan perbaikan dan renovasi untuk memperpanjang siklus hidup PCB Komunikasi Anda, memastikan keandalan dan kinerja yang berkelanjutan.Pembaruan firmware dan perangkat lunak yang teratur disediakan untuk menjaga sistem Anda diperbarui dengan fitur terbaru dan peningkatan keamanan.

Untuk setiap pertanyaan teknis atau permintaan layanan, tim dukungan khusus kami berkomitmen untuk memberikan bantuan cepat dan profesional untuk meminimalkan downtime dan memaksimalkan produktivitas.

Kemasan dan Pengiriman:

Setiap PCB dipasang di dalam kantong anti-statis untuk mencegah kerusakan akibat listrik.diikuti dengan bahan bantalan untuk menyerap kejut dan getaran.

Kami menggunakan kotak yang kuat dan berkualitas tinggi yang dirancang untuk menahan penanganan dan faktor lingkungan selama pengiriman.Setiap bungkus diberi label dengan jelas dengan instruksi penanganan dan informasi produk untuk memfasilitasi pengolahan dan pengiriman yang lancar.

Untuk pengiriman, kami bermitra dengan operator yang dapat diandalkan untuk menyediakan pengiriman tepat waktu dan aman di seluruh dunia.memungkinkan pelanggan untuk memantau pesanan mereka sampai kedatangan.

Kami juga menawarkan pilihan kemasan yang disesuaikan atas permintaan untuk memenuhi persyaratan khusus, memastikan bahwa produk perakitan PCB Komunikasi Anda sampai ke Anda dalam kondisi sempurna.
