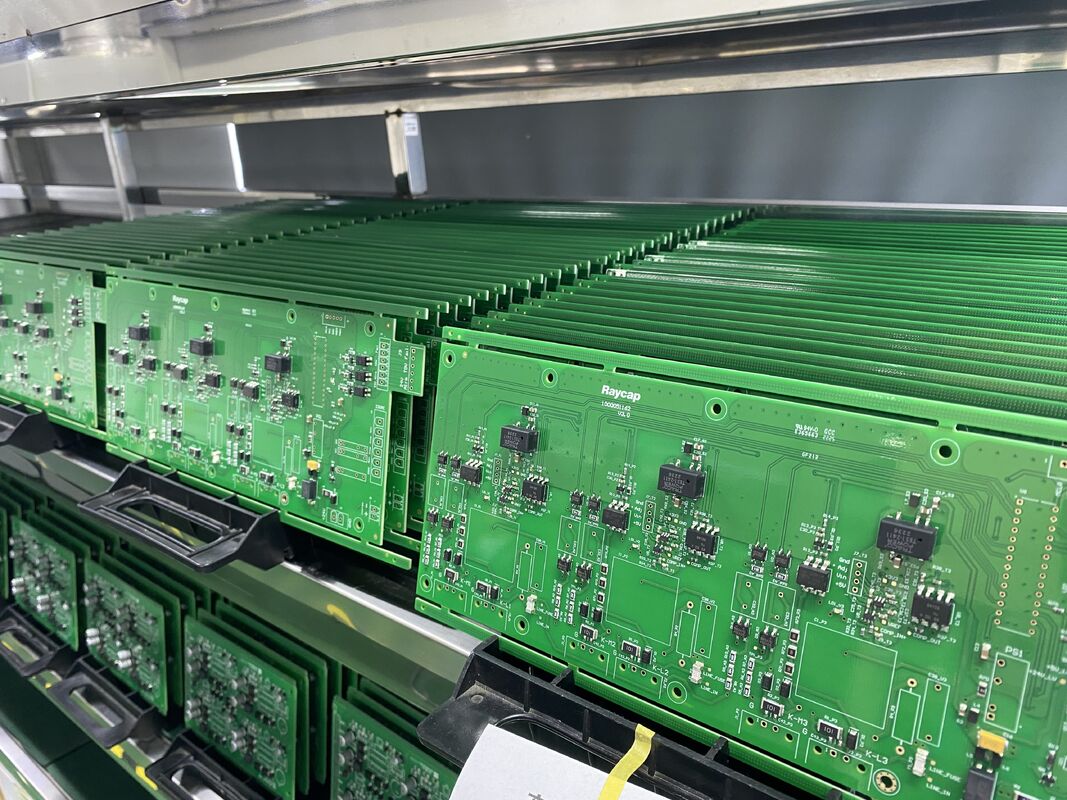

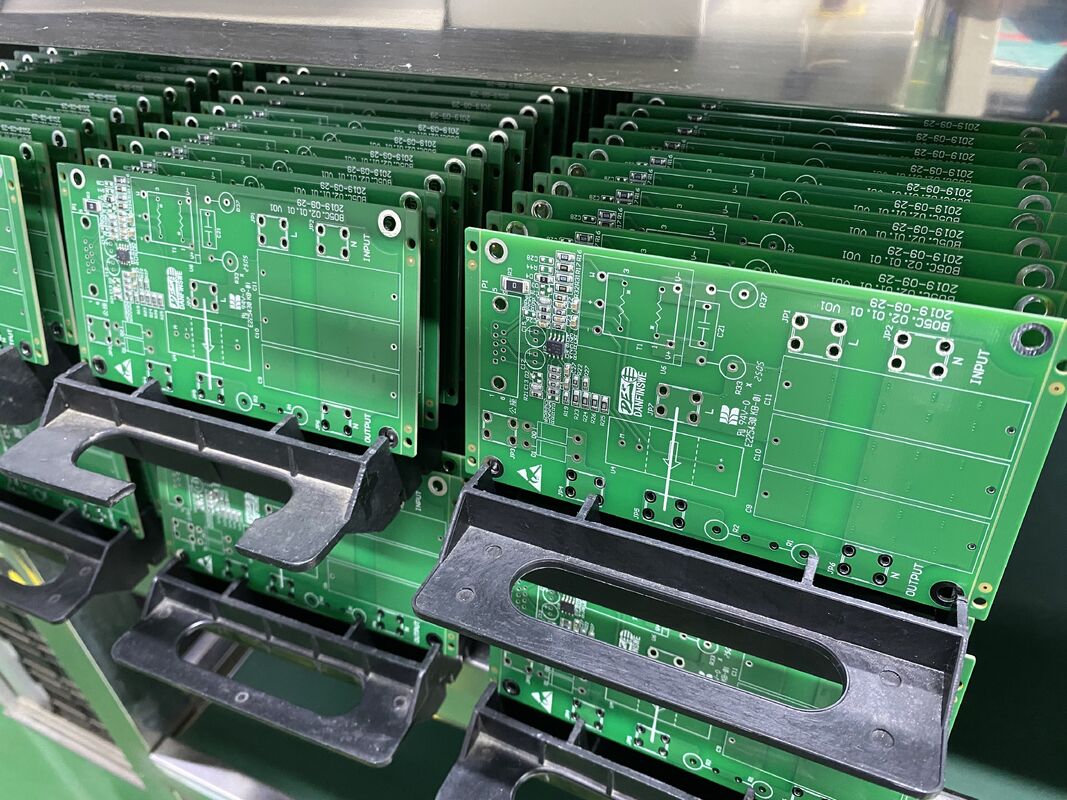

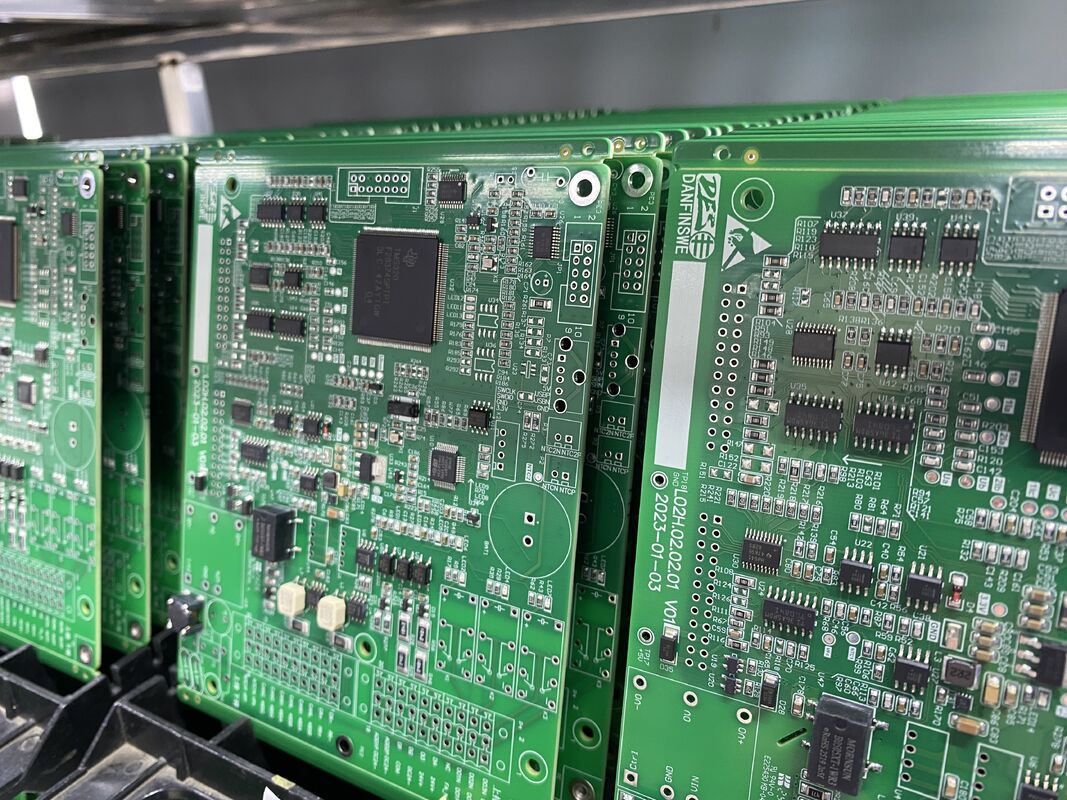

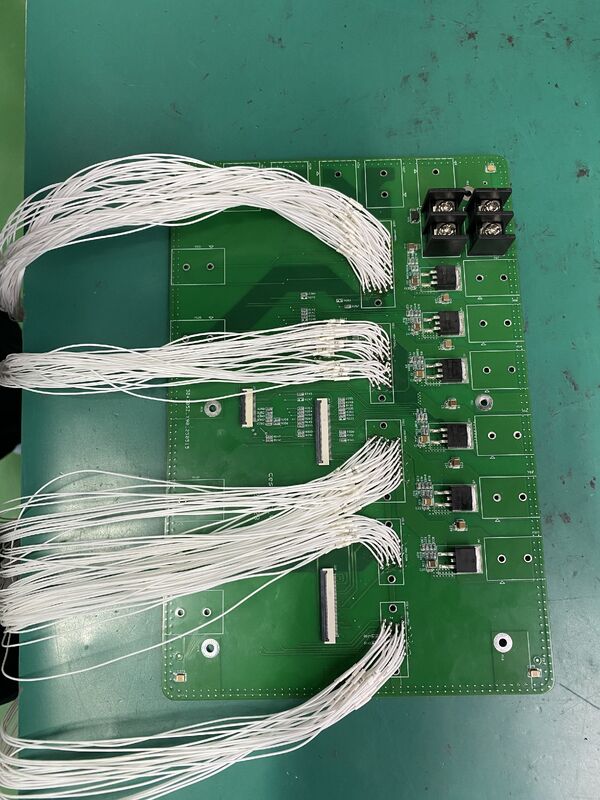

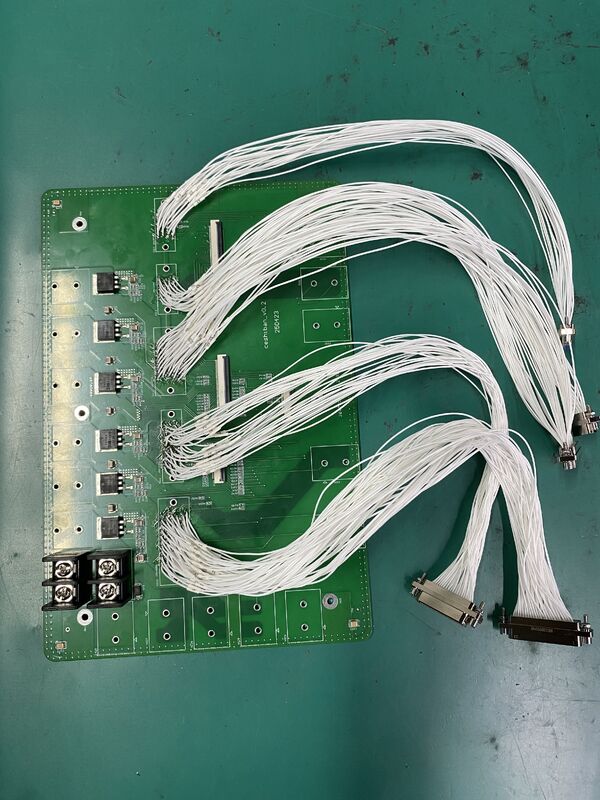

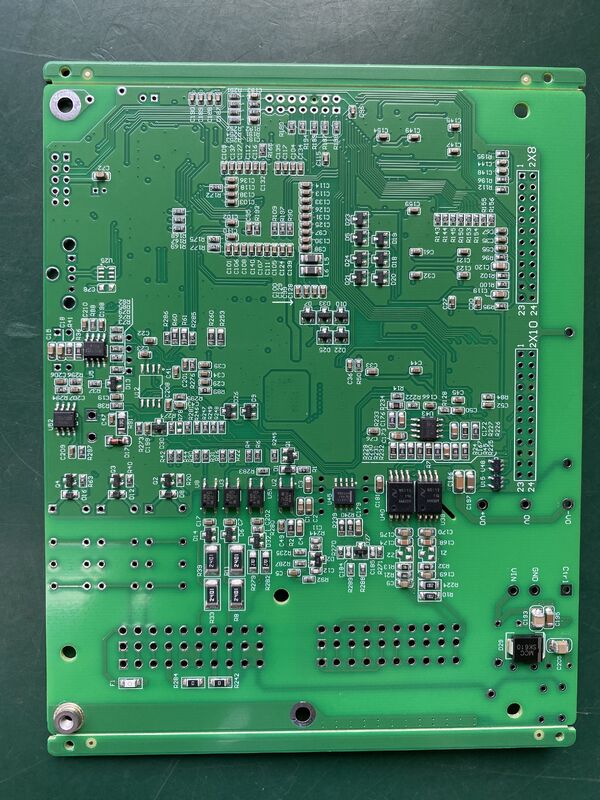

Diameter Lubang Minimum 01mm Perakitan PCB Komunikasi 6 Lapis High Tg170 dan High Tg180 Dioptimalkan untuk Perangkat Komunikasi

Deskripsi produk:

Komunikasi PCB Assembly adalah papan sirkuit cetak yang sangat khusus yang dirancang untuk memenuhi persyaratan yang menuntut infrastruktur komunikasi modern.Produk ini dirancang dengan ukuran PCB yang disesuaikan untuk mengakomodasi berbagai spesifikasi desain, memastikan kesesuaian sempurna untuk perangkat dan sistem komunikasi yang berbeda.Fleksibilitas dan konstruksi yang kuat membuatnya menjadi pilihan ideal bagi produsen dan pengembang yang bekerja pada solusi komunikasi canggih.

Salah satu fitur menonjol dari perakitan PCB Komunikasi ini adalah penggunaan bahan Tg tinggi, khususnya Tg 170 dan Tg 180 tinggi.Laminat suhu transisi kaca tinggi ini memberikan stabilitas termal yang sangat baik dan kekuatan mekanik, penting untuk mempertahankan kinerja dan keandalan di lingkungan dengan suhu fluktuasi dan tekanan operasi yang tinggi.Bahan Tg Tinggi memastikan bahwa PCB dapat menahan kondisi yang ketat yang sering ditemui dalam aplikasi infrastruktur komunikasi, meningkatkan umur panjang dan daya tahan produk akhir.

Perhimpunan ini menggabungkan berbagai jenis via, termasuk via lubang, buta, dan terkubur, yang berkontribusi pada desain yang kompak dan efisien.Via melalui lubang memfasilitasi koneksi mekanik yang kuat dan jalur listrik yang andal, sementara via buta dan terkubur memungkinkan desain PCB multi-lapisan tanpa mengorbankan ruang papan.mendukung interkoneksi kepadatan tinggi yang penting untuk perangkat komunikasi yang membutuhkan transmisi data yang cepat dan andal.

Penyelesaian permukaan adalah aspek penting lain dari perakitan PCB Komunikasi.ENIG (Electroless Nickel Immersion Gold) dan HASL (Hot Air Solder Leveling) Bebas TimahENIG memberikan permukaan yang rata dan dapat dilas dengan ketahanan korosi yang sangat baik dan sangat ideal untuk komponen dengan nada halus dan aplikasi frekuensi tinggi.menawarkan pilihan finishing yang hemat biaya dan ramah lingkungan yang mempertahankan kekuatan soldering dan daya tahan yang kuatKedua finishing memastikan perakitan siap untuk pengelasan yang efisien selama proses manufaktur dan memberikan perlindungan jangka panjang terhadap oksidasi.

Lapisan tembaga tebal merupakan bagian integral dari perakitan PCB Komunikasi ini, meningkatkan kinerja listrik dan kemampuan manajemen termal.mengurangi resistensi dan kehilangan daya, yang sangat penting dalam infrastruktur komunikasi di mana integritas sinyal yang dapat diandalkan dan distribusi daya sangat penting.mencegah overheating dan memastikan operasi stabil di bawah beban berat atau penggunaan terus menerus.

Dalam konteks infrastruktur komunikasi, Komunikasi PCB Assembly memainkan peran penting dalam memungkinkan transfer data berkecepatan tinggi dan konektivitas yang andal.Ukuran yang disesuaikan dan komposisi material canggih memungkinkan integrasi yang mulus ke dalam berbagai peralatan komunikasi, dari stasiun dasar dan router ke satelit dan perangkat komunikasi nirkabel.Desain yang kuat dan sifat listrik yang unggul berkontribusi pada efisiensi dan kinerja jaringan komunikasi secara keseluruhan, mendukung permintaan yang terus meningkat untuk layanan komunikasi yang lebih cepat dan lebih andal.

Selanjutnya, kombinasi lapisan tembaga tebal dan bahan Tg tinggi memastikan bahwa perakitan PCB ini dapat menangani tuntutan listrik dan termal yang ketat dari sistem komunikasi modern.Penggunaan beberapa jenis via meningkatkan fleksibilitas routing sinyal dan mengurangi gangguan elektromagnetik, yang sangat penting untuk menjaga saluran komunikasi yang jelas dan stabil.memperpanjang masa pakai dan mengurangi biaya perawatan.

Singkatnya, Komunikasi PCB Assembly adalah solusi yang sangat andal dan serbaguna yang disesuaikan untuk industri komunikasi.Berbagai jenis (melalui lubang), buta, terkubur), pilihan finishing permukaan premium (ENIG dan HASL Lead Free), dan konstruksi tembaga tebal membuatnya menjadi pilihan yang sangat baik untuk mendukung infrastruktur komunikasi canggih.Perangkat ini tidak hanya memenuhi persyaratan teknis dari perangkat komunikasi modern tetapi juga memastikan daya tahan, efisiensi, dan kinerja jangka panjang dalam berbagai aplikasi.

Fitur:

• Nama produk: Komunikasi PCB Assembly
• Ketebalan papan: 0,2-6mm, cocok untuk berbagai aplikasi
• Finishing permukaan: ENIG dan HASL bebas timbal untuk meningkatkan daya tahan dan keandalan
• Kontrol impedansi: Ya, memastikan integritas sinyal untuk sistem komunikasi
• Spesifikasi: Ukuran PCB yang disesuaikan untuk memenuhi persyaratan proyek tertentu
• Dirancang untuk menangani aplikasi arus berat secara efisien
• Mendukung transmisi arus berat dengan lapisan tembaga tebal
• Lapisan tembaga tebal memberikan kinerja listrik dan manajemen panas yang sangat baik

Parameter teknis:

Aplikasi:

Komunikasi PCB Assembly adalah komponen penting yang banyak digunakan dalam berbagai perangkat dan sistem komunikasi, yang dirancang untuk memenuhi tuntutan ketat teknologi komunikasi modern.Dengan ketebalan papan mulai dari 0.2mm sampai 6mm, produk ini menawarkan fleksibilitas yang luar biasa, memungkinkan untuk diintegrasikan ke dalam spektrum aplikasi yang luas,dari perangkat genggam kompak hingga peralatan infrastruktur komunikasi besarKemampuan untuk mengakomodasi melalui lubang, buta, dan vias terkubur memastikan konektivitas optimal dan integritas sinyal, yang sangat penting dalam lingkungan komunikasi frekuensi tinggi.

Salah satu fitur yang menonjol dari PCB Komunikasi ini adalah dukungan untuk diameter lubang yang sangat halus, dengan ukuran lubang minimal hanya 0,1 mm.Keakuratan ini memungkinkan pembuatan tata letak sirkuit yang sangat padat, sangat penting untuk perangkat komunikasi canggih yang membutuhkan miniaturisasi tanpa mengorbankan kinerja.Penggunaan bahan Tg170 dan Tg180 tinggi secara signifikan meningkatkan stabilitas termal PCB, memastikan operasi yang dapat diandalkan dalam kondisi suhu tinggi yang sering terjadi dalam sistem komunikasi.

Produk ini sangat cocok untuk aplikasi di mana perlindungan lonjakan sangat penting.Jaringan dan perangkat komunikasi sering terkena gelombang listrik yang disebabkan oleh petir, fluktuasi daya, atau gangguan elektromagnetik.Tembaga tebal memastikan kapasitas arus yang efisien dan disipasi panas, mengurangi risiko kerusakan akibat lonjakan tiba-tiba dan menjaga integritas sirkuit komunikasi sensitif.

Skenario aplikasi khas untuk Komunikasi PCB Assembly termasuk stasiun basis telekomunikasi, router jaringan, switch, dan pengulang sinyal,di mana transmisi sinyal yang stabil dan tidak terganggu adalah wajibIni juga ideal untuk sistem komunikasi satelit, modul komunikasi serat optik, dan peralatan komunikasi darurat, di mana keandalan dan daya tahan sangat penting.PCB ini digunakan dalam perangkat komunikasi industri yang beroperasi di lingkungan yang keras., memanfaatkan bahan Tg tinggi dan fitur perlindungan lonjakan.

Singkatnya,Komunikasi PCB Assembly menggabungkan teknik manufaktur canggih dengan bahan berkinerja tinggi untuk memberikan solusi yang andal dan efisien untuk berbagai aplikasi komunikasiKemampuannya dalam menangani melalui lubang, buta, dan vias terkubur, bersama dengan lubang halus presisi dan lapisan tembaga tebal,membuatnya sangat diperlukan untuk memastikan perlindungan lonjakan dan menjaga stabilitas sistem komunikasi di berbagai skenario yang menuntut.

Pengaturan:

Produk perakitan PCB Komunikasi kami menawarkan layanan kustomisasi komprehensif yang disesuaikan untuk memenuhi kebutuhan spesifik Anda.PCB kami memastikan kinerja ramah lingkungan dan dapat diandalkanKami menyediakan pilihan finishing permukaan termasuk ENIG dan HASL Lead Free, menjamin daya tahan dan konduktivitas yang sangat baik.

Dirancang khusus untuk bidang komunikasi 5G, PCB kami mendukung aplikasi canggih yang membutuhkan koneksi kecepatan tinggi dan stabil.kami memenuhi persyaratan desain yang unik tanpa mengorbankan kualitas.

Selain itu, PCB yang disesuaikan kami dirancang untuk menangani beban arus yang berat secara efisien, menjadikannya ideal untuk aplikasi yang melibatkan perlindungan lonjakan.Apakah Anda perlu melindungi komponen sensitif atau memastikan stabilitas sistem di bawah lonjakan listrik, PCB komunikasi kami memberikan solusi perlindungan lonjakan yang kuat.

Pilih layanan perakitan PCB Komunikasi yang disesuaikan kami untuk kualitas superior, spesifikasi yang disesuaikan, dan kemampuan perlindungan gelombang yang ditingkatkan untuk mendukung proyek komunikasi 5G canggih Anda.

Dukungan dan Layanan:

Produk perakitan PCB Komunikasi kami didukung oleh tim dukungan teknis khusus yang berkomitmen untuk memastikan kinerja dan keandalan yang optimal.Kami menyediakan layanan yang komprehensif termasuk konsultasi desain, bantuan pemecahan masalah, pembaruan firmware, dan panduan pemeliharaan untuk membantu Anda memaksimalkan fungsi sistem komunikasi Anda.

Kami menawarkan solusi dukungan yang disesuaikan untuk memenuhi persyaratan proyek tertentu, termasuk pengembangan prototipe, pengujian, dan jaminan kualitas.Pakar kami tersedia untuk membantu dengan tantangan integrasi dan untuk memberikan rekomendasi untuk meningkatkan integritas sinyal dan efisiensi sistem secara keseluruhan.

Selain itu, kami menyediakan dokumentasi dan sumber daya yang luas, termasuk manual pengguna, panduan instalasi, dan FAQ, untuk memfasilitasi penyebaran dan operasi yang lancar.Komitmen kami untuk perbaikan terus-menerus memastikan bahwa Anda menerima pembaruan dan peningkatan tepat waktu sejalan dengan standar industri terbaru.

Apakah Anda memerlukan dukungan di tempat, pemecahan masalah jarak jauh, atau sesi pelatihan yang disesuaikan,dukungan teknis dan tim layanan kami dilengkapi untuk memberikan solusi responsif dan efektif untuk memenuhi kebutuhan perakitan PCB komunikasi Anda.

Kemasan dan Pengiriman:

Setiap PCB dipasang di dalam kantong anti-statis untuk mencegah kerusakan akibat listrik.diikuti oleh bahan kemasan yang dibungkus untuk menyerap kejutan dan getaranKemudian komponen dikemas dengan aman dalam kotak bergelombang yang kokoh yang dirancang untuk menahan penanganan kasar dan faktor lingkungan.

Untuk pengiriman, kami menawarkan beberapa pilihan termasuk standar darat, pengiriman udara yang dipercepat, dan layanan kurir untuk memenuhi kebutuhan pengiriman Anda.Semua pengiriman dilacak dengan pembaruan real-time untuk memberikan visibilitas penuh dari fasilitas kami ke pintu AndaKami juga mematuhi semua peraturan pengiriman internasional untuk memastikan pengiriman tepat waktu dan aman dari produk PCB Komunikasi Anda di seluruh dunia.
