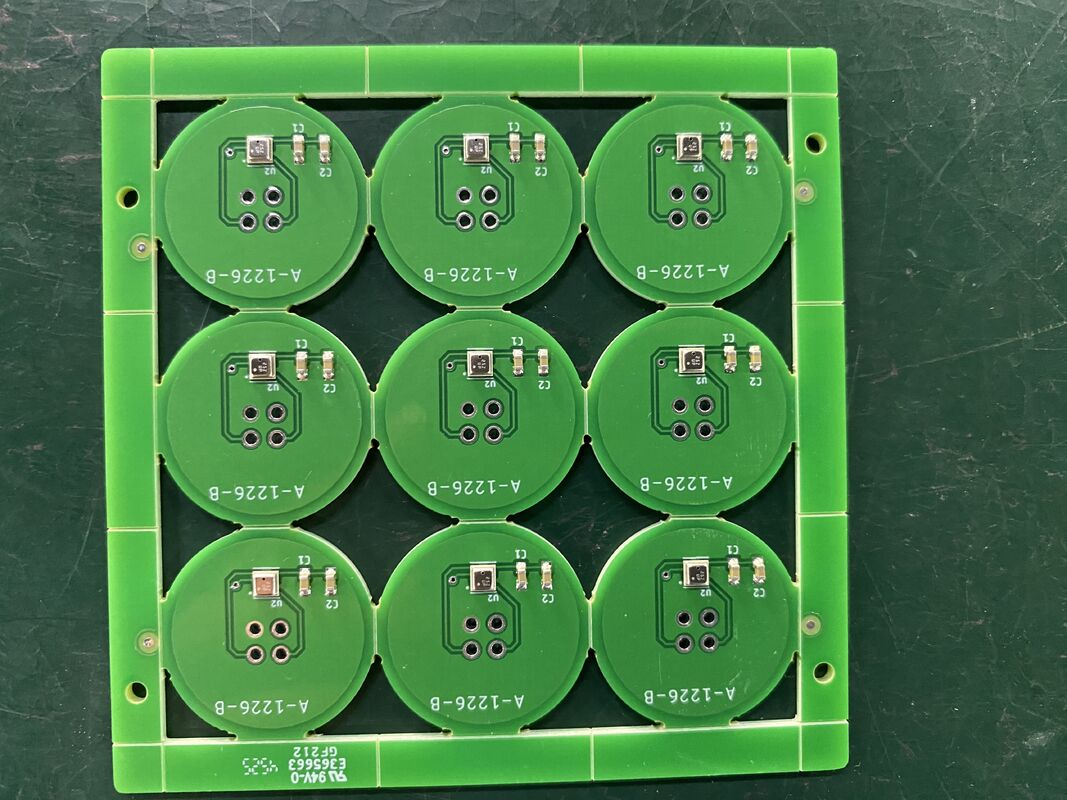

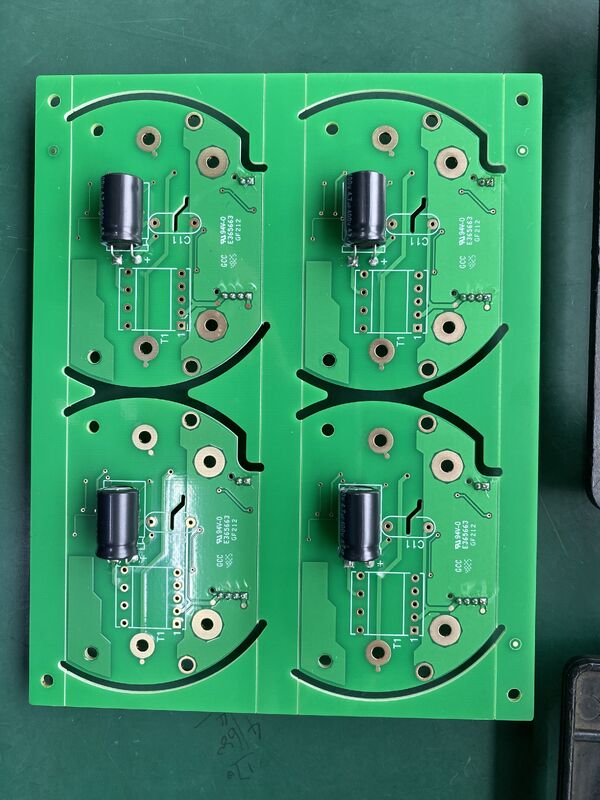

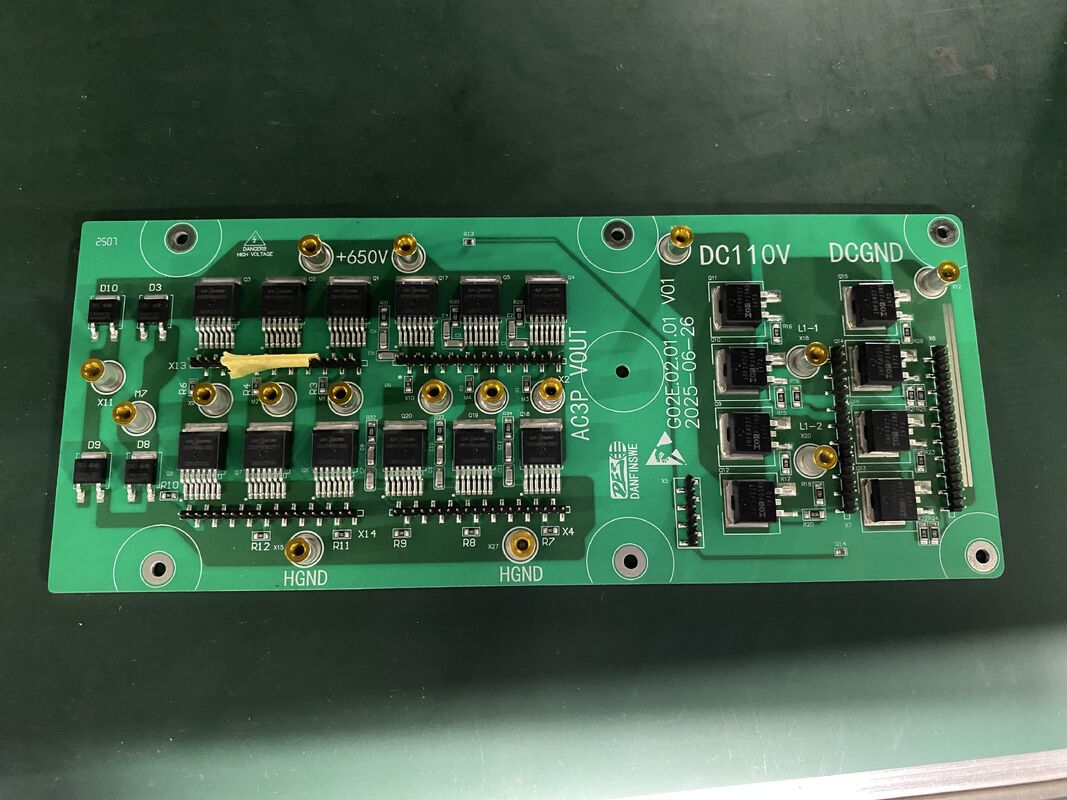

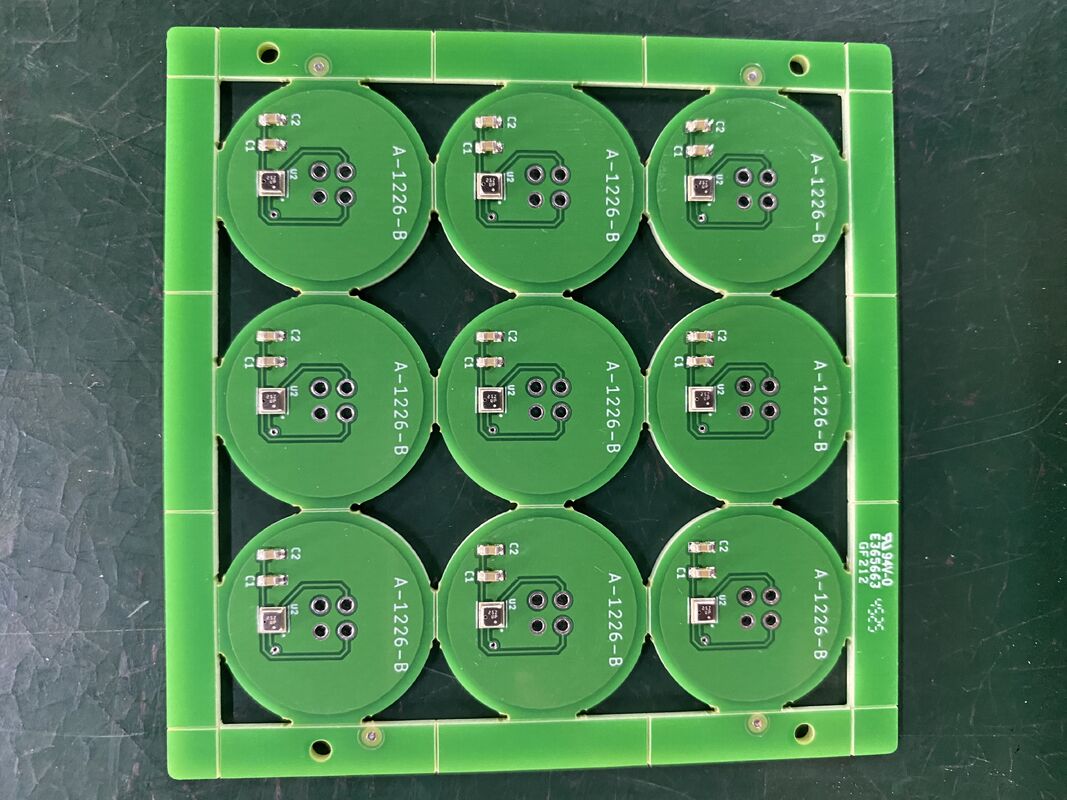

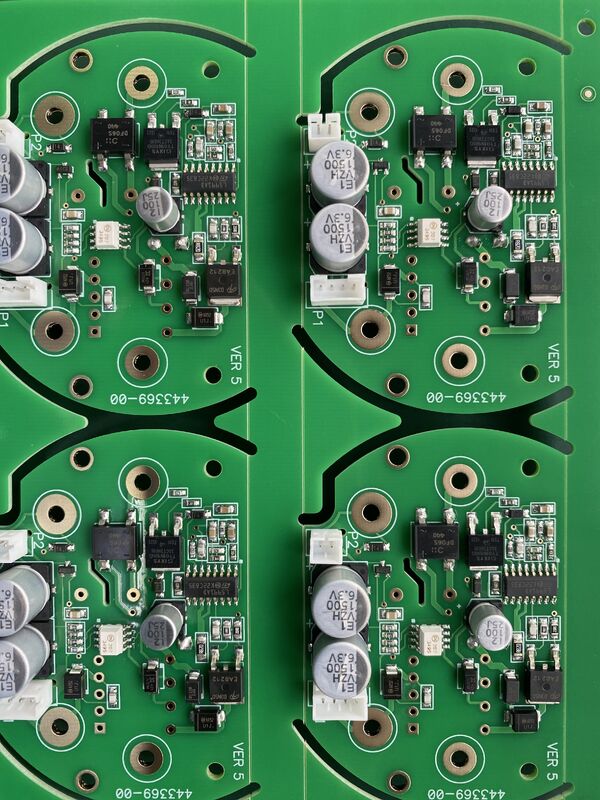

Tinggi Tg170 dan Tinggi Tg180 Komunikasi PCB Majelis HDI PCB Board Dikombinasikan Dengan Impedansi Kontrol Untuk Dan Komunikasi Elektronik

Deskripsi Produk:

Rakitan PCB Komunikasi adalah solusi yang sangat canggih dan andal yang dirancang untuk memenuhi tuntutan ketat infrastruktur komunikasi modern. Produk ini menonjol karena kualitas pembuatannya yang luar biasa, menggabungkan bahan dan teknik manufaktur mutakhir untuk memastikan kinerja optimal bahkan di lingkungan yang paling menantang. Direkayasa dengan presisi, rakitan ini ideal untuk aplikasi yang membutuhkan kemampuan komunikasi yang kuat yang dikombinasikan dengan kemampuan untuk menangani beban arus yang besar secara efisien.

Salah satu fitur yang menentukan dari Rakitan PCB Komunikasi ini adalah opsi penyelesaian permukaannya. Tersedia dengan penyelesaian ENIG (Electroless Nickel Immersion Gold) dan HASL (Hot Air Solder Leveling) bebas timbal, yang memberikan kemampuan solder yang sangat baik dan perlindungan superior terhadap oksidasi dan korosi. Penyelesaian ENIG, khususnya, sangat dihargai karena permukaannya yang rata dan kinerja yang andal dalam sirkuit komunikasi frekuensi tinggi, menjadikannya pilihan yang sempurna untuk aplikasi PCB HDI canggih. Penyelesaian HASL bebas timbal memastikan kepatuhan terhadap standar lingkungan sambil mempertahankan sifat mekanik dan listrik yang sangat baik.

Rakitan ini mendukung diameter lubang minimum 0,1mm, memungkinkan pembuatan interkoneksi kepadatan tinggi yang penting dalam perangkat komunikasi modern. Kemampuan pengeboran presisi ini memungkinkan integrasi desain sirkuit yang rumit dan mendukung tren miniaturisasi dalam perangkat keras infrastruktur komunikasi. Diameter lubang kecil, dikombinasikan dengan teknik manufaktur PCB canggih, memastikan bahwa rakitan dapat mengakomodasi persyaratan perutean dan pelapisan yang kompleks tanpa mengorbankan integritas sinyal atau kekuatan mekanik.

Selanjutnya, produk ini menampilkan berbagai jenis via, termasuk melalui lubang, buta, dan terkubur. Jenis via ini sangat penting dalam desain PCB HDI, karena memfasilitasi koneksi multi-lapis dan meningkatkan kinerja listrik keseluruhan papan. Via melalui lubang menyediakan koneksi mekanik yang kuat dan ideal untuk komponen yang membutuhkan sambungan solder yang kuat. Via buta menghubungkan lapisan luar ke lapisan dalam tanpa melewati seluruh papan, sehingga menghemat ruang dan mengurangi panjang jalur sinyal. Via terkubur hanya menghubungkan lapisan internal, lebih lanjut mengoptimalkan tata letak papan dan memungkinkan kepadatan sirkuit yang lebih tinggi. Kombinasi jenis via ini memungkinkan Rakitan PCB Komunikasi untuk memberikan integritas sinyal dan keandalan yang unggul, penting untuk aplikasi arus berat dalam sistem infrastruktur komunikasi.

Ketebalan papan dari rakitan ini berkisar dari 0,2mm hingga 6mm, menawarkan fleksibilitas untuk memenuhi berbagai persyaratan aplikasi. Papan yang lebih tipis ideal untuk perangkat yang ringkas dan ringan, sementara papan yang lebih tebal memberikan daya tahan yang ditingkatkan dan dukungan untuk beban arus yang berat. Berbagai pilihan ketebalan ini memastikan bahwa rakitan dapat disesuaikan untuk memenuhi tuntutan mekanik dan listrik tertentu, menjadikannya cocok untuk spektrum proyek infrastruktur komunikasi yang luas.

Inti dari produk ini adalah teknologi PCB HDI, yang merupakan singkatan dari High-Density Interconnect Printed Circuit Board. PCB HDI dikenal karena kepadatan sirkuitnya yang unggul, peningkatan kinerja listrik, dan keunggulan penghematan ruang. Penggunaan teknologi HDI dalam Rakitan PCB Komunikasi ini memungkinkan integrasi sirkuit yang kompleks dalam faktor bentuk yang ringkas, memungkinkan transmisi sinyal yang lebih cepat dan pengurangan konsumsi daya. Hal ini sangat penting dalam infrastruktur komunikasi di mana transfer data yang efisien dan penanganan arus berat yang andal sangat penting.

Dirancang untuk tahan terhadap kondisi ketat aplikasi arus berat, rakitan ini memastikan operasi yang stabil dan tanpa gangguan dalam sistem infrastruktur komunikasi. Kemampuan untuk menangani beban arus berat tanpa penurunan kinerja atau keandalan menjadikannya komponen yang sangat diperlukan untuk peralatan komunikasi yang membutuhkan daya tinggi. Baik digunakan di stasiun pangkalan, router jaringan, atau komponen infrastruktur penting lainnya, Rakitan PCB Komunikasi ini memberikan kinerja yang dapat diandalkan yang diperlukan untuk mempertahankan konektivitas yang mulus.

Sebagai kesimpulan, Rakitan PCB Komunikasi adalah solusi canggih yang menggabungkan opsi penyelesaian permukaan canggih seperti ENIG dan HASL bebas timbal, diameter lubang minimum 0,1mm, berbagai jenis via termasuk melalui lubang, buta, dan terkubur, dan rentang ketebalan papan yang luas dari 0,2mm hingga 6mm. Dibangun di atas teknologi PCB HDI, secara khusus dirancang untuk mendukung persyaratan arus berat dalam infrastruktur komunikasi, memberikan keandalan, daya tahan, dan kinerja listrik yang luar biasa. Ini menjadikannya pilihan ideal bagi para insinyur dan produsen yang mencari rakitan PCB berkualitas tinggi yang mampu memenuhi tantangan yang menuntut dari sistem komunikasi modern.

Fitur:

• Nama Produk: Rakitan PCB Komunikasi
• Produsen: Produsen yang andal dan berpengalaman yang memastikan standar kualitas tinggi
• Lapisan Pcb: 6 Lapis untuk desain sirkuit yang kompleks
• Kontrol Impedansi: Ya, untuk integritas sinyal yang optimal
• Ketebalan Papan: 0,2-6mm cocok untuk berbagai persyaratan aplikasi
• Tembaga Tebal: Mendukung kapasitas arus berat dan peningkatan daya tahan
• Perlindungan Lonjakan: Terintegrasi untuk melindungi komponen komunikasi yang sensitif
• Paket Luar: Kemasan karton untuk transportasi yang aman dan terjamin

Parameter Teknis:

Aplikasi:

Rakitan PCB Komunikasi adalah komponen penting yang dirancang khusus untuk aplikasi infrastruktur komunikasi yang kuat. Ukuran PCB yang disesuaikan memungkinkan fleksibilitas dalam desain, memastikan memenuhi persyaratan unik dari berbagai perangkat dan sistem komunikasi. Produk ini ideal untuk digunakan di lingkungan di mana komunikasi yang andal dan berkinerja tinggi sangat penting, seperti pusat data, hub telekomunikasi, dan instalasi peralatan jaringan.

Salah satu kesempatan aplikasi utama untuk Rakitan PCB Komunikasi ini adalah dalam pengembangan dan pemeliharaan infrastruktur komunikasi canggih. Rakitan ini mendukung melalui lubang, buta, dan via terkubur, memungkinkan desain multilayer kompleks yang meningkatkan integritas sinyal dan keandalan. Fleksibilitas ini membuatnya cocok untuk digunakan dalam router, switch, dan perangkat keras jaringan lainnya yang menuntut kinerja listrik yang presisi dan daya tahan.

Opsi penyelesaian permukaan produk, termasuk ENIG dan HASL Bebas Timbal, memastikan kemampuan solder yang sangat baik dan ketahanan korosi, yang sangat penting untuk pengoperasian jangka panjang dalam kondisi lingkungan yang keras atau bervariasi. Selain itu, rakitan PCB mematuhi standar kualitas ROHS, menjamin produk yang ramah lingkungan yang memenuhi peraturan keselamatan dan kesehatan internasional.

Lapisan tembaga tebal adalah fitur penting dalam rakitan PCB ini, memberikan kapasitas pembawa arus yang unggul dan peningkatan manajemen termal. Ini membuatnya sempurna untuk perangkat komunikasi yang membutuhkan daya tinggi yang membutuhkan pembuangan panas yang efisien dan kinerja listrik yang stabil. Tembaga tebal juga berkontribusi pada kekuatan mekanik PCB, memastikan daya tahan dalam skenario aplikasi yang menuntut.

Pengemasan luar terbuat dari bahan karton yang kokoh, menawarkan perlindungan yang andal selama pengiriman dan penanganan. Ini memastikan bahwa rakitan PCB tiba dalam kondisi yang sangat baik, siap untuk segera diintegrasikan ke dalam sistem komunikasi.

Sebagai kesimpulan, Rakitan PCB Komunikasi sangat cocok untuk berbagai skenario aplikasi dalam sektor infrastruktur komunikasi. Ukuran PCB yang dapat disesuaikan, kemampuan viatype ganda termasuk melalui lubang, buta, dan via terkubur, kepatuhan ROHS, dan opsi penyelesaian permukaan yang unggul menjadikannya pilihan yang dapat diandalkan. Penyertaan lapisan tembaga tebal lebih lanjut meningkatkan kesesuaiannya untuk peralatan komunikasi berkinerja tinggi dan tahan lama yang digunakan di lingkungan jaringan yang kritis.

Kustomisasi:

Produk Rakitan PCB Komunikasi kami menawarkan layanan kustomisasi komprehensif untuk memenuhi kebutuhan spesifik Anda. Dengan kontrol impedansi yang presisi, kami memastikan integritas sinyal yang optimal yang sangat penting untuk aplikasi komunikasi 5G frekuensi tinggi. Pelanggan dapat memilih dari berbagai warna topeng solder, termasuk biru, hijau, dan lainnya, agar sesuai dengan preferensi desain mereka.

Sebagai Produsen yang andal, kami mematuhi sistem kualitas ROHS secara ketat, menjamin rakitan PCB yang ramah lingkungan dan berkualitas tinggi. PCB Komunikasi kami dibangun dengan bahan Tg170 Tinggi dan Tg180 Tinggi, memberikan stabilitas termal dan daya tahan yang sangat baik untuk lingkungan yang menuntut.

Dirancang untuk mendukung beban arus berat dan menggabungkan fitur perlindungan lonjakan canggih, PCB kami ideal untuk sistem komunikasi yang kuat. Percayai solusi kami yang disesuaikan untuk meningkatkan kinerja dan keandalan perangkat komunikasi 5G Anda.

Dukungan dan Layanan:

Produk Rakitan PCB Komunikasi kami didukung oleh dukungan teknis dan layanan komprehensif untuk memastikan kinerja dan keandalan yang optimal. Kami menyediakan dokumentasi terperinci, termasuk instruksi perakitan, prosedur pengujian, dan panduan pemecahan masalah untuk memfasilitasi integrasi dan pemeliharaan yang lancar.

Tim dukungan teknis kami yang berpengalaman tersedia untuk membantu dengan pertanyaan desain, pemilihan komponen, dan optimalisasi proses untuk memenuhi persyaratan aplikasi komunikasi spesifik Anda. Kami menawarkan layanan pengujian yang disesuaikan untuk memverifikasi integritas sinyal, pencocokan impedansi, dan fungsionalitas keseluruhan dari rakitan PCB.

Selain itu, kami menyediakan layanan perbaikan dan pengerjaan ulang untuk mengatasi masalah apa pun yang mungkin timbul selama siklus hidup produk, memastikan waktu henti yang minimal dan efisiensi operasional yang berkelanjutan. Komitmen kami terhadap kualitas dan kepuasan pelanggan meluas melalui setiap tahap penggunaan produk.

Untuk dukungan berkelanjutan, kami menawarkan pembaruan perangkat lunak dan peningkatan firmware jika berlaku, serta sesi pelatihan untuk membantu tim Anda memaksimalkan manfaat dari solusi Rakitan PCB Komunikasi kami.

Pengepakan dan Pengiriman:

Produk Rakitan PCB Komunikasi kami dikemas dengan hati-hati untuk memastikan perlindungan maksimal selama transit. Setiap rakitan ditempatkan dengan aman dalam kantong anti-statis untuk mencegah pelepasan elektrostatik, kemudian dilapisi dengan sisipan busa atau bungkus gelembung untuk menghindari kerusakan fisik. Unit yang dikemas akhirnya ditempatkan dalam kotak yang kokoh dan berukuran tepat untuk meminimalkan gerakan dan dampak.

Untuk pengiriman, kami bermitra dengan operator yang andal untuk memberikan pengiriman yang tepat waktu dan aman di seluruh dunia. Semua pengiriman menyertakan informasi pelacakan dan diasuransikan untuk melindungi dari kehilangan atau kerusakan. Kami juga menawarkan solusi pengemasan yang disesuaikan berdasarkan permintaan untuk memenuhi persyaratan klien tertentu.
