Tempat asal:
Cina atau Kamboja
Nama merek:
Suntek/BLSuntek
Sertifikasi:
ISO9001 ISO13485 IATF16949 UL
Nomor model:
F025-046
Perakitan PCB Otomatisasi Industri Smt FR4 TG Tinggi Multilapis dengan Tembaga 0.3OZ-10OZ
Tentang Grup Suntek:
Suntek adalah pemasok kontrak di bidang EMS dengan solusi satu atap untuk perakitan FCB/FPC, perakitan Kabel, dan perakitan Box-build.
Suntek Electronics Co., Ltd, sebagai fasilitas utama, berlokasi di Provinsi Hunan, Tiongkok;
BLSuntek Electronics Co., Ltd, sebagai fasilitas baru, berlokasi di Provinsi Kandal, Kamboja.
Dengan sertifikasi ISO9001:2015, ISO13485:2016, IATF 16949:2016 dan UL E476377,kami mengirimkan produk berkualitas dengan harga kompetitif kepada klien di seluruh dunia.
Pasar Ekspor Utama:
- Asia
- Australasia
- Amerika Tengah/Selatan
- Eropa Timur
- Timur Tengah/Afrika
- Amerika Utara
- Eropa Barat
Keunggulan EMS:
1) Tanggung jawab produk yang ketat, mengambil standar IPC-A-610
2) Semua tim dapat berbicara bahasa Inggris dengan lancar
3) Alat manajemen PDCA
4) Uji E 100%, inspeksi visual 100%, termasuk IQC, IPQC, FQC, OQC
5) Inspeksi AOI 100%, termasuk X-ray, mikroskop 3D dan ICT
6) Uji tegangan tinggi, uji kontrol impedansi
7) Bersertifikat ISO9001, ISO13485, IATF16949 dan UL
8) Tidak ada jumlah pesanan minimum
9) Fokus pada produksi volume rendah hingga sedang
10) Pengiriman cepat dan tepat waktu
Kemampuan Perakitan PCB:
Item | Parameter |
Jenis Papan: | PCB Kaku, PCB Fleksibel, PCB inti logam, PCB Kaku-Fleksibel |
Bentuk Papan: | Persegi Panjang, Melingkar dan Bentuk tidak beraturan lainnya |
Ukuran Maks: | 400mm * 1200mm |
Paket Min: | 0201 |
Bagian Pitch Halus: | 0.25mm |
Paket BGA: | Dapat Diterima |
Kapasitas DIP: | Garis DIP dan jalur perakitan AI |
Pengadaan Suku Cadang: | Semua oleh Suntek atau sebagian dikirim oleh pelanggan |
Paket Suku Cadang: | Gulungan, Pita Potong, Tabung & Baki, Suku Cadang Lepas dan Massal |
Pengujian: | Inspeksi visual, AOI, X-RAY, Pengujian Fungsional |
Jenis Solder: | Perakitan timbal atau bebas timbal (Sesuai RoHS) |
Opsi Perakitan: | Pemasangan permukaan (SMT), Melalui lubang (DIP), Teknologi campuran (SMT & Melalui lubang) |
Stensil: | Stensil baja tahan karat potong laser, stensil step-down |
Format File: | Bill of Materials, PCB (File Gerber), File Pick-N-Place (XYRS) |
Tingkat Kualitas: | IPC-A-610 Kelas 2/Kelas 3 |
Teknologi Khusus PCBA yang Terlibat:
◆ Pemrograman IC
◆ Pengerjaan ulang BGA
◆ Chip on Board/COB
◆ Penyolderan eutektik
◆ Perekatan Otomatis
◆ Pelapisan Konformal

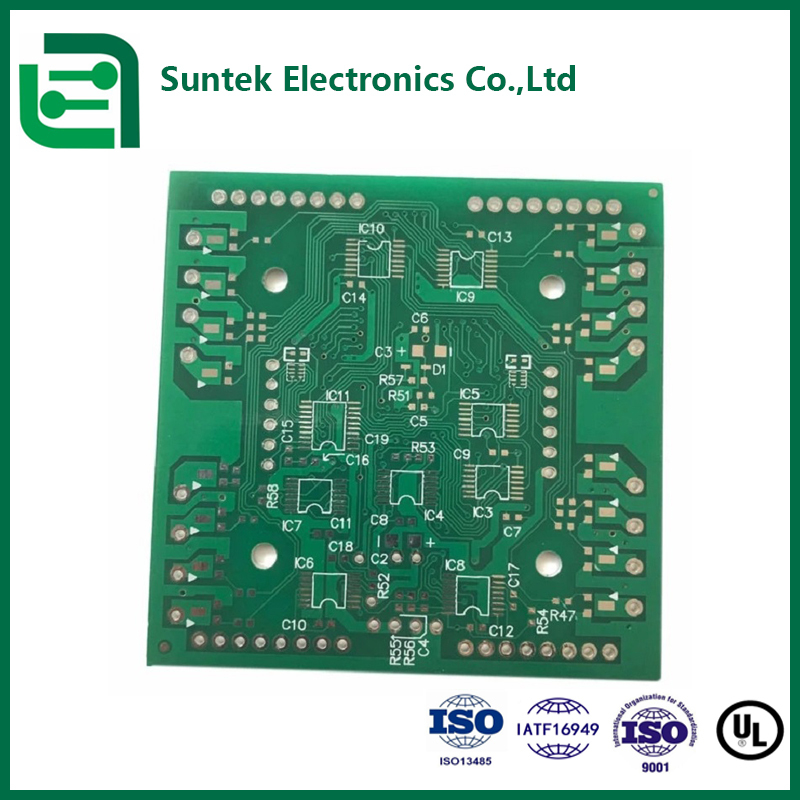

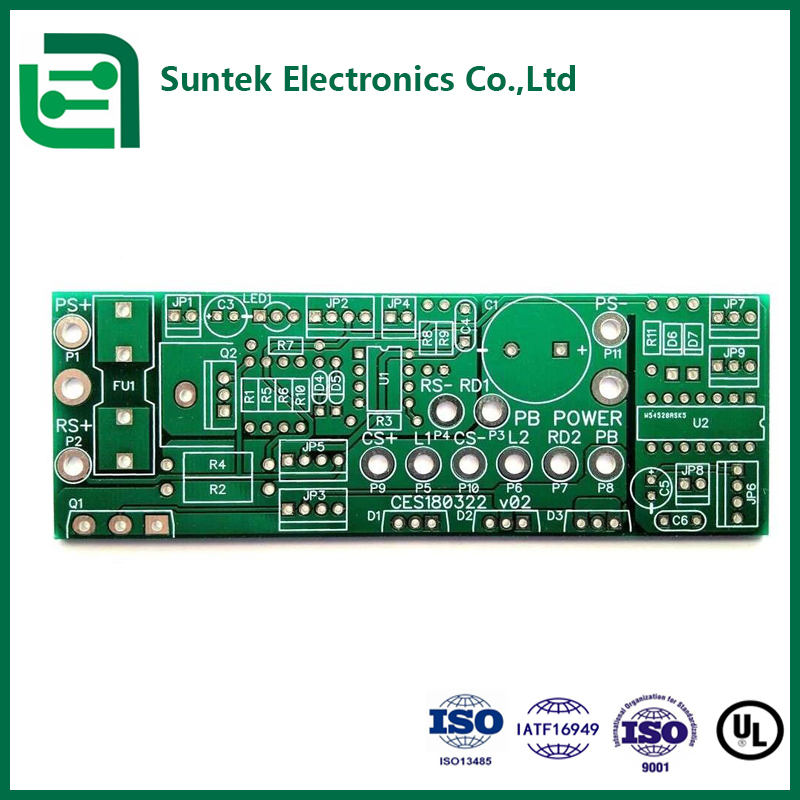

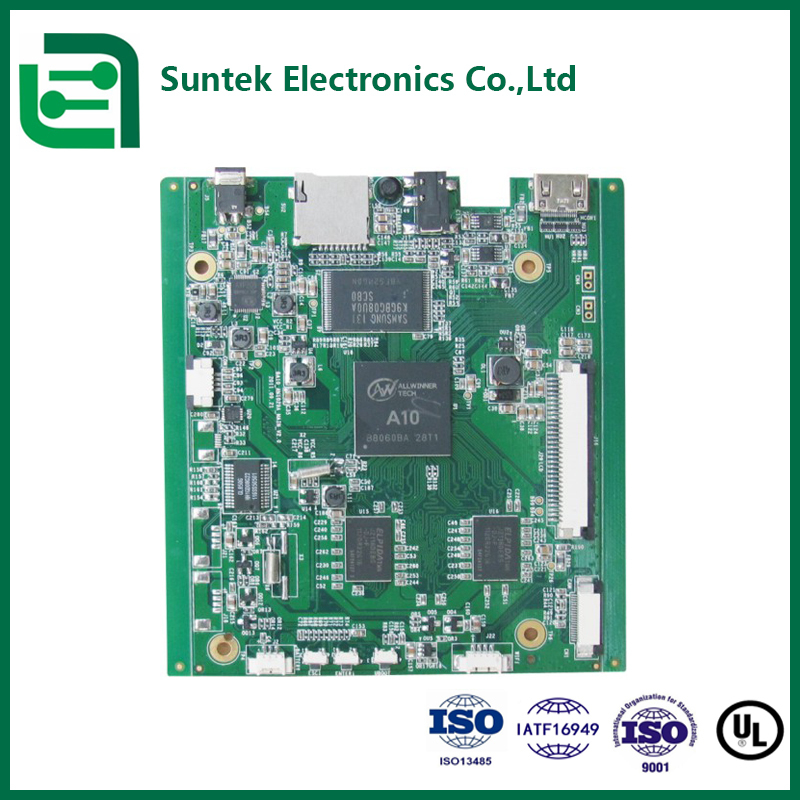

Beberapa foto produk:
Aplikasi:
Ketentuan Terperinci untuk Perakitan PCB:
1) Teknologi pemasangan permukaan dan penyolderan Through-hole profesional
2) Berbagai ukuran seperti komponen 1206,0805,0603,0402,0201 teknologi SMT
3) Teknologi ICT (In Circuit Test), FCT (Functional Circuit Test).
5) Perakitan PCB dengan RoHs timbal atau non-timbal
6) Perakitan mesin AI, jalur perakitan penyolderan gelombang
7) Kapasitas teknologi penempatan papan yang saling berhubungan dengan kepadatan tinggi
Keunggulan Kami:
Respons cepat
Harga yang wajar berdasarkan kualitas yang baik
Menyediakan layanan satu atap (komponen, OEM)
Keandalan
Semua produk yang dibuat sesuai dengan file desain Anda. Kami mengikuti file produk Anda dalam menyesuaikan PCB dan rakitan PCB. kami jaminan bahwa semua item dilengkapi dengan garansi 1 tahun.
Kerahasiaan
Kami melindungi kekayaan intelektual untuk pelanggan kami dalam seluruh proses. Semua karyawan memiliki rasa kerahasiaan yang ketat, dan bekerja di bawah perjanjian kerahasiaan yang ketat.
Fleksibilitas
Prototipe PCB khusus, pesanan rakitan pcb kecil, seperti SMD, BGA dan melalui lubang. Waktu tunggu prototipe PCB 3 hingga 5 hari kerja. Waktu tunggu produksi standar PCBA 7-10 hari kerja.
Kontrol Kualitas PCB EMS:
Bagan Alur Perakitan PCBA:
FAQ:
Q1: File apa yang Anda gunakan dalam fabrikasi PCB?
A1: Gerber, PCB. Auto CAD
Q2: Bagaimana Anda memastikan kualitasnya?
A2: Produk kami semuanya 100% diuji E. Perakitan PCB dengan pemeriksaan AOI, ICT, FT dan Visual 100%, X-ray 100% untuk BGA.
Q3: Bisakah kita mengunjungi perusahaan Anda?
A3: Tentu saja, Selamat datang untuk mengunjungi perusahaan kami, Suntek berlokasi di Kawasan Industri Xingsha, Changsha, provinsi Hunan, Tiongkok.
Q4: Berapa waktu tunggu?
A4: Dibutuhkan 3-5 hari kerja untuk sampel, 7-10 hari kerja untuk produksi batch berdasarkan file dan kuantitas. Dibutuhkan 15-20 hari kerja untuk perakitan PCB.
Q5: Apakah Anda akan merahasiakan informasi dan file kami?
A5: Tentu, Ini adalah prinsip dasar kami untuk merahasiakan rahasia bisnis untuk melindungi desain pelanggan kami. NDA dapat ditandatangani kapan saja.
Q6. Bagaimana cara bekerja dengan Anda?
A6: -Email dan kirimkan file tata letak PCB, daftar BOM
- Kami akan memberikan konfirmasi balasan dalam waktu 12 jam dan membalas penawaran dalam waktu 3-5 hari.
- Menunggu perusahaan Anda untuk mengkonfirmasi harga, pesanan dan ketentuan pembayaran.
- Kami akan melanjutkan pesanan.
Kami memiliki peralatan dan teknologi manufaktur canggih, tim insinyur profesional, tim pembelian, tim kualitas dan tim manajemen untuk menjamin
produk berkualitas tinggi dan pengiriman tepat waktu. Produk kami banyak digunakan dalam kontrol industri, otomatisasi, telekomunikasi, peralatan medis, elektronik konsumen, dll.
RFQ:
1. Permintaan PCB: Perlu file Gerber pcb atau file asli, deskripsi teknis dan kuantitas.
2. Permintaan PCBA: Perlu file Gerber PCB, Daftar BOM dan kuantitas.
3. Klona PCB / pcba: Perlu 2 sampel pcb, untuk membuat file gerber PCB, daftar bom.
Peralatan PCBA:
