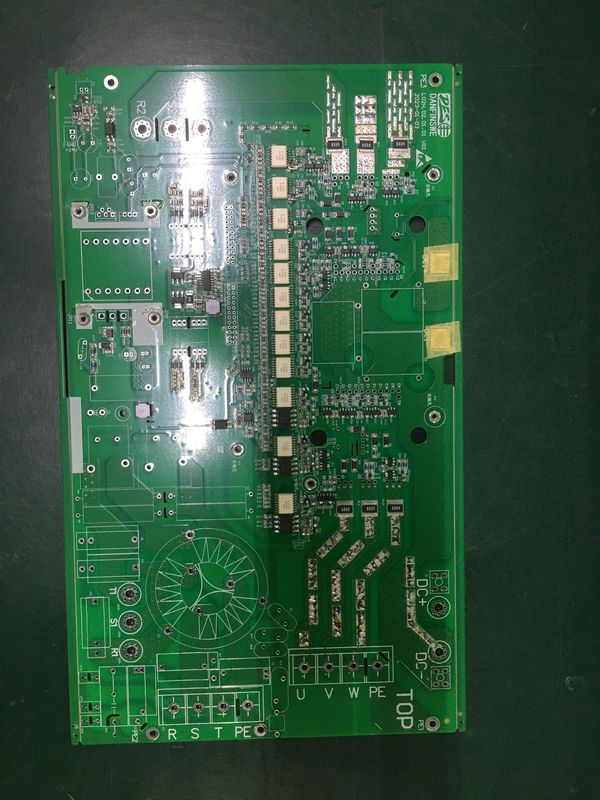

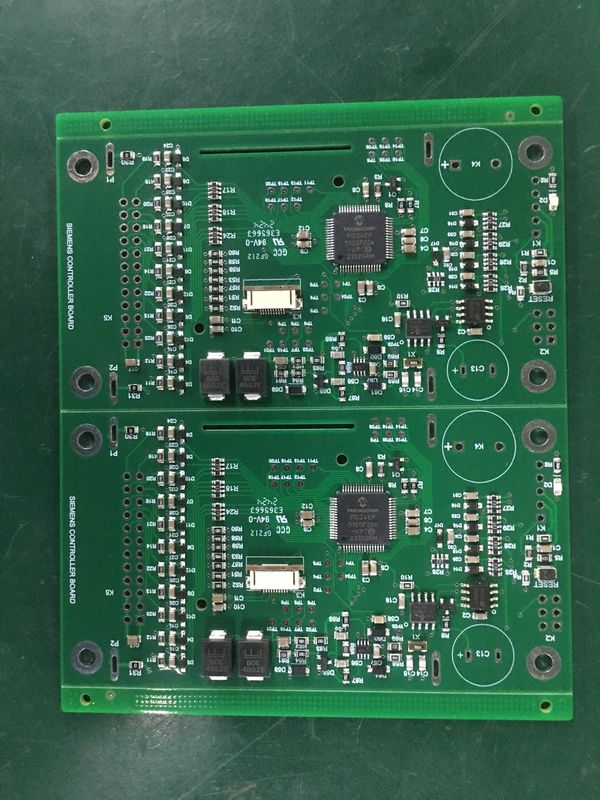

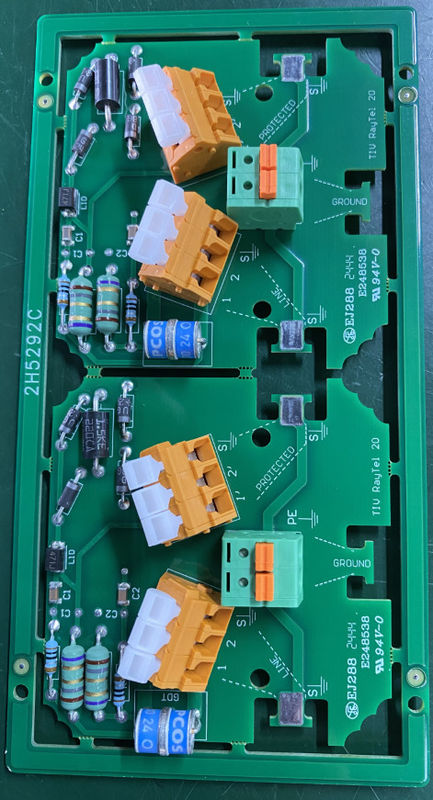

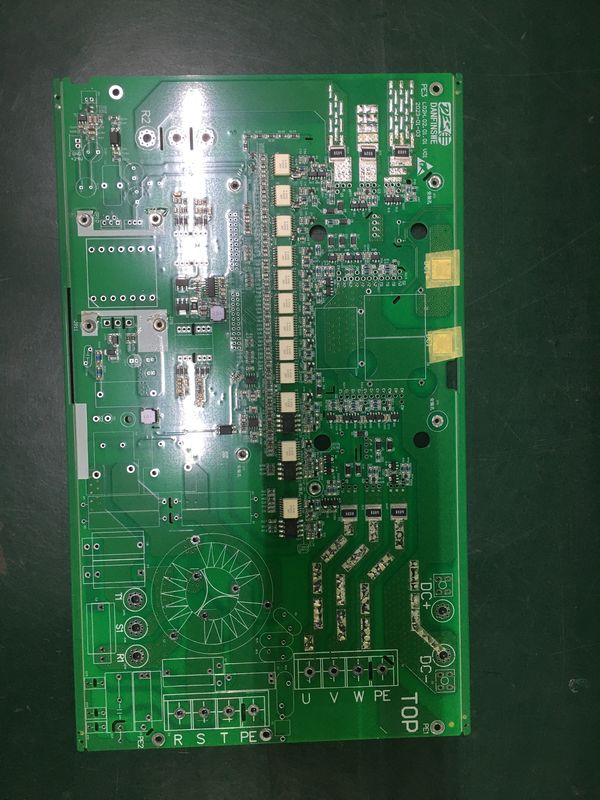

Perakitan PCB 8 Lapis dengan Ketebalan 0.4mm-3mm OEM PCB Multilapis Satu Atap

Suntek Group adalah pemasok terkemuka di bidang EMS dengan solusi satu atap untuk PCB/FPC

perakitan, perakitan Kabel, perakitan teknologi Campuran, dan Bangunan Kotak.

Suntek Electronics Co., Ltd, sebagai fasilitas utama, berlokasi di Provinsi Hunan, Tiongkok;

BLSuntek Electronics Co., Ltd, sebagai fasilitas baru, berlokasi di Provinsi Kandal, Kamboja.

Ikhtisar Kemampuan:

Dengan pesatnya perkembangan teknologi informasi dan komunikasi, perangkat elektronik seperti ponsel pintar, router nirkabel, stasiun pangkalan, dan peralatan komunikasi lainnya telah menjadi sangat diperlukan dalam kehidupan sehari-hari dan pekerjaan. Papan sirkuit cetak dalam perangkat ini berfungsi sebagai fondasi untuk perakitan komponen dan sirkuit terpadu, memungkinkan transmisi sinyal dan data berkecepatan tinggi yang memungkinkan komunikasi.
PCB untuk Peralatan Komunikasi

PCB perangkat komunikasi memfasilitasi interkoneksi antara komponen aktif dan pasif menggunakan jejak tembaga konduktif yang diukir dari papan laminasi berlapis tembaga. Mereka memberikan dukungan mekanis dan koneksi listrik yang diperlukan yang ditentukan oleh fungsi perangkat yang dimaksudkan. Tetapi yang paling penting, PCB yang dirancang untuk aplikasi komunikasi harus mengirimkan sinyal secara akurat dan andal antar komponen, tanpa kehilangan atau gangguan yang tidak dapat diterima. Hal ini membutuhkan material dan proses fabrikasi khusus untuk memenuhi tuntutan unik dari elektronik komunikasi frekuensi tinggi.

Di JHYPCB, kami memiliki keahlian yang kaya dalam manufaktur PCB untuk semua jenis perangkat komunikasi, mulai dari elektronik konsumen hingga infrastruktur telekomunikasi. Memanfaatkan pengalaman lebih dari satu dekade melayani merek-merek besar secara global, kami sepenuhnya memahami persyaratan yang ketat dan dapat diandalkan memproduksi PCB komunikasi untuk aplikasi yang paling menuntut. Baik prototipe desain mutakhir atau produksi volume papan yang kompleks, kami memiliki kemampuan untuk memberikan.

Komunikasi adalah bidang aplikasi hilir PCB yang paling penting. PCB memiliki berbagai aplikasi dalam berbagai aspek seperti jaringan nirkabel, jaringan transmisi, komunikasi data, dan broadband jaringan tetap, dan biasanya ditambahkan nilai seperti backplane, papan kecepatan tinggi frekuensi tinggi, dan papan PCB multi-lapis. Produk yang lebih tinggi. 5G adalah jaringan komunikasi seluler generasi berikutnya, dan akan ada banyak permintaan pembangunan infrastruktur pada saat itu, yang diharapkan dapat meningkatkan permintaan papan komunikasi secara besar-besaran.

Penawaran Layanan:

Proses Kaku-Fleksibel Inovatif

Set Material Premium

Kaku-Fleksibel dengan HDI

Konstruksi Daun Lepas

Panel Berukuran Besar

Jumlah lapisan hingga 40+

Aplikasi Heat Sink
