Suntek Group adalah pemasok profesional di bidang EMS dengan solusi satu atap untuk PCB, perakitan PCB, perakitan kabel, campuran. perakitan teknologi dan pembuatan kotak. Dengan ISO9001:2015,ISO13485:2016,IATF 16949:2016 dan UL E476377 bersertifikat. Kami memberikan produk berkualitas dengan harga yang kompetitif untuk klien di seluruh dunia.
Ringkasan kemampuan:
|
Spesifikasi
|
Rincian
|
|
Jenis bahan
|
FR-1, FR-4, CEM-1, berlapis aluminium
|
|
Ketebalan material (mm)
|
0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0
|
|
Jumlah lapisan
|
1 sampai 8 Lapisan
|
|
Ukuran papan maksimal
|
23.00 x 35.00 ((580mm*900mm)
|
|
Kelas IPC
|
Kelas II, Kelas III, Kelas 1
|
|
Cincin berlapis
|
5 mil/sisi atau Lebih Besar (Min. Desain)
|
|
Pemasangan akhir
|
Solder ((HASL), Lead Free Solder ((HASL), ENIG (nikel tanpa elektro)
emas penyelaman), OSP, perak penyelaman, timah penyelaman, nikel penyelaman,
emas keras, lainnya
|
|
Berat tembaga
|
0.5OZ-2OZ
|
|
Luas jejak/ruang
|
3 mil atau lebih
|
|
Ruang kosong bor
|
0.1mm ((pengeboran laser)
|
|
Slot berlapis
|
0.036 atau lebih tinggi
|
|
Lubang terkecil (selesai)
|
0.1mm atau lebih besar
|
|
Jari emas
|
1 sampai 4 Edge (30 sampai 50 Mikron Emas)
|
|
SMD pitch
|
0.080 ¢ - 0,020 ¢ - 0,010 ¢
|
|
Jenis topeng solder
|
LPI Glossy, LPI-Matte, SR1000
|
|
Warna topeng solder
|
Hijau, merah, biru, hitam, putih, kuning
|
|
Warna legenda
|
Putih, kuning, hitam, merah, biru
|
|
Titik rute CNC
|
Apa pun
|
|
Lebar jalur minimum
|
0.031
|
|
Skor
|
Garis lurus, skor lompatan, panel tepi ke tepi, CNC*
|
|
Badan emas
|
HARD*, IMERSION* (hingga 50 MICRON GOLD)
|
|
Format file data
|
Gerber 274x dengan embedder aperture
|
|
FAB Format gambar
|
DXF, HPGL, DWG, PDF, Gerber
|
|
Pengujian E.T
|
Sonde terbang, satu sisi, 1 up plat, cangkang penjepit, daftar jaring
|
|
Counter sink/counter bore
|
Tersedia hingga 0,250 Diameter
|
|
Impedansi kontrol
|
Ya, aku tahu.
|
|
Via buta/via terkubur
|
Ya, aku tahu.
|
|
Topeng yang dapat dikupas
|
Ya, aku tahu.
|
|
Karbon
|
Ya, aku tahu.
|

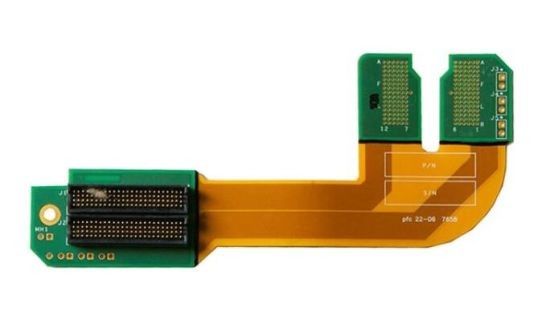

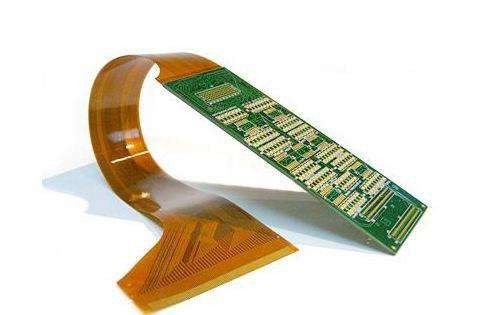

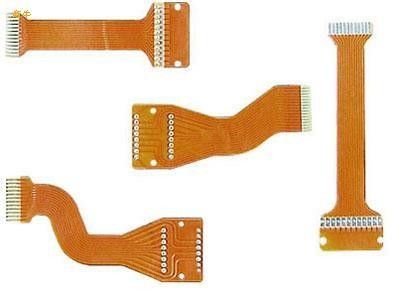

Flex Circuit atau Flex PCB adalah susunan berpola dari sirkuit cetak dan komponen yang menggunakan bahan berbasis fleksibel dengan atau tanpa coverlay fleksibel.
Flex Circuit atau Flex PCB adalah susunan sirkuit cetak dan komponen yang menggunakan bahan berbasis fleksibel dengan atau tanpa coverlay fleksibel.Perangkat elektronik fleksibel ini dapat diproduksi dengan menggunakan komponen yang sama yang digunakan untuk papan sirkuit cetak kaku, tetapi memungkinkan papan untuk sesuai dengan bentuk yang diinginkan (flex) selama penerapannya.
Berapa banyak lapisan yang bisa PCB fleksibel?
Maksimal 10 lapisan untuk PCB fleksibel.
Seberapa tebal tembaga PCB fleksibel bisa?
2oz, hanya beberapa PCB led fleksibel seperti tembaga berat, keuntungan terbaik dari PCB fleksibel adalah fleksibel, jika terlalu banyak tembaga, tidak akan mudah membengkokkan untuk perangkat Anda.
Seberapa besar PCB fleksibel bisa?
Bahan PCB fleksibel:lebar maksimum adalah 250mm,karena bahan PCB fleksibel adalah gulungan,setiap lebar gulungan adalah 250mm,panjangnya tidak terbatas,jadi ketika Anda merancang PCB fleksibel,satu sisi harus kurang dari 250mm,sisi lain tidak peduli.
Seberapa tebalnya PCB yang fleksibel?
0.1mm - 0.2mm, beberapa PCB fleksibel bisa 0,3mm.
Penawaran Layanan:
Proses Rigid-Flex yang Inovatif
Set Bahan Premium
Rigid-Flex dengan HDI
Konstruksi Daun Lolos
Panel Berukuran Besar
Jumlah lapisan sampai 40+
Aplikasi Heat Sink
Aplikasi:
Papan sirkuit fleksibel sangat cocok untuk aplikasi yang membutuhkan kinerja yang lebih baik, akurasi tinggi, presisi, dan lenturan yang teratur.
Kamera
Brek antiblok
Pompa bahan bakar
Sonde ultrasound
Uji semikonduktor
Perangkat medis
Sistem gerak
Satelit
Avionics
Baterai
Perangkat manufaktur
Sistem kantong udara
Kemasan dan Pengiriman:
Pengemasan dan Pengiriman PCB Fleksibel
Kemasan:
Produk Flexible PCB Assembly akan dikemas dalam kotak kardus yang kokoh untuk memastikan transportasi yang aman. Kotak akan disegel dengan pita untuk mencegah kerusakan selama pengiriman.
Produk ini juga akan dibungkus dengan bungkus gelembung untuk memberikan perlindungan tambahan terhadap dampak potensial dan getaran selama transportasi.
Setiap kotak akan diberi label dengan nama produk, jumlah, dan instruksi penanganan untuk memudahkan identifikasi dan penanganan.
Pengiriman:
Produk akan dikirim melalui layanan kurir yang dapat diandalkan dan dipercaya untuk memastikan pengiriman tepat waktu dan aman kepada pelanggan.
Alamat pengiriman dan informasi kontak akan diperiksa dua kali untuk memastikan pengiriman yang akurat. Produk akan diasuransikan selama transit untuk melindungi terhadap kejadian tak terduga.
Nomor pelacakan akan diberikan kepada pelanggan setelah produk telah dikirim, memungkinkan mereka untuk melacak pesanan mereka dan memastikan kedatangannya dengan aman.
Pada saat pengiriman, pelanggan akan diminta untuk menandatangani paket sebagai bukti penerimaan.
