Kami menyediakan SMT, THT dan perakitan akhir dengan ICT dan pengujian produk fungsional.
Suntek menyediakan solusi satu atap untuk semua kebutuhan layanan manufaktur elektronik Anda, mulai dari prototipe turnaround cepat hingga manufaktur volume tinggi.Kami memiliki kemampuan untuk mengidentifikasi masalah desain dan / atau produksi selama tahap prototipe dan memecahkannya (dalam konsultasi dengan Anda) sebelum pindah ke produksi.
Sementara banyak perusahaan PCB mengklaim menawarkan layanan perakitan PCB yang unggul, Suntek sebenarnya memberikan apa yang kami janjikan.2015 bersertifikat dan sesuai dengan RoHS. Kami menangani SMD, melalui-lubang dan proyek perakitan campuran, dan juga menawarkan pemeriksaan DFM gratis bersama dengan pengujian fungsi berdasarkan kebutuhan spesifik Anda. Kemampuan PCBA kami tercantum di bawah ini:
Ringkasan kemampuan:
|
Spesifikasi
|
Rincian
|
|
Jenis bahan
|
FR-1, FR-4, CEM-1, berlapis aluminium
|
|
Ketebalan material (mm)
|
0.4, 0.6, 0.8, 1.0, 1.2, 1.6, 2.0
|
|
Jumlah lapisan
|
1 sampai 8 Lapisan
|
|
Ukuran papan maksimal
|
23.00 x 35.00 ((580mm*900mm)
|
|
Kelas IPC
|
Kelas II, Kelas III, Kelas 1
|
|
Cincin berlapis
|
5 mil/sisi atau Lebih Besar (Min. Desain)
|
|
Pemasangan akhir
|
Solder ((HASL), Lead Free Solder ((HASL), ENIG (nikel tanpa elektro)
emas penyelaman), OSP, perak penyelaman, timah penyelaman, nikel penyelaman,
emas keras, lainnya
|
|
Berat tembaga
|
0.5OZ-2OZ
|
|
Luas jejak/ruang
|
3 mil atau lebih
|
|
Ruang kosong bor
|
0.1mm ((pengeboran laser)
|
|
Slot berlapis
|
0.036 atau lebih tinggi
|
|
Lubang terkecil (selesai)
|
0.1mm atau lebih besar
|
|
Jari emas
|
1 sampai 4 Edge (30 sampai 50 Mikron Emas)
|
|
SMD pitch
|
0.080 ¢ - 0,020 ¢ - 0,010 ¢
|
|
Jenis topeng solder
|
LPI Glossy, LPI-Matte, SR1000
|
|
Warna topeng solder
|
Hijau, merah, biru, hitam, putih, kuning
|
|
Warna legenda
|
Putih, kuning, hitam, merah, biru
|
|
Titik rute CNC
|
Apa pun
|
|
Lebar jalur minimum
|
0.031
|
|
Skor
|
Garis lurus, skor lompatan, panel tepi ke tepi, CNC*
|
|
Badan emas
|
HARD*, IMERSION* (hingga 50 MICRON GOLD)
|
|
Format file data
|
Gerber 274x dengan embedder aperture
|
|
FAB Format gambar
|
DXF, HPGL, DWG, PDF, Gerber
|
|
Pengujian E.T
|
Sonde terbang, satu sisi, 1 up plat, cangkang penjepit, daftar jaring
|
|
Counter sink/counter bore
|
Tersedia hingga 0,250 Diameter
|
|
Impedansi kontrol
|
Ya, aku tahu.
|
|
Via buta/via terkubur
|
Ya, aku tahu.
|
|
Topeng yang dapat dikupas
|
Ya, aku tahu.
|
|
Karbon
|
Ya, aku tahu.
|

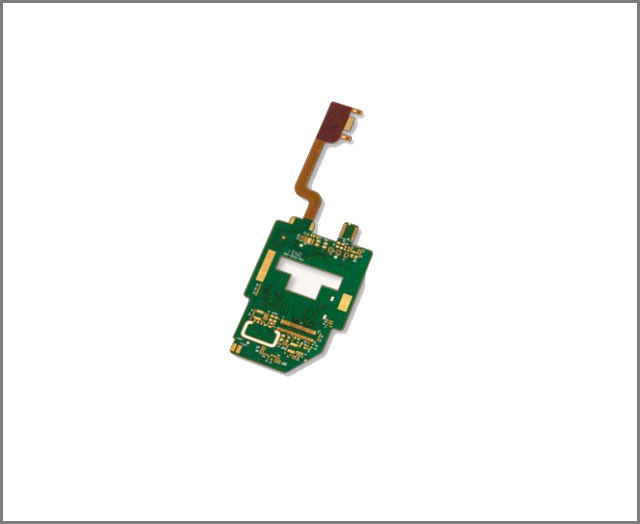

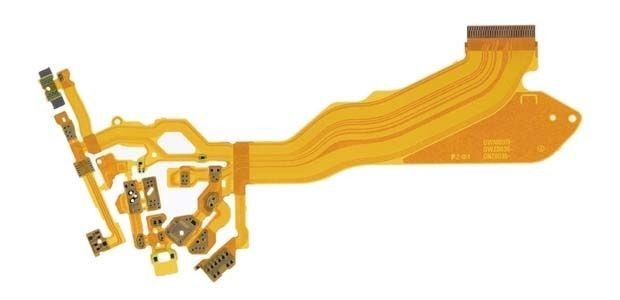

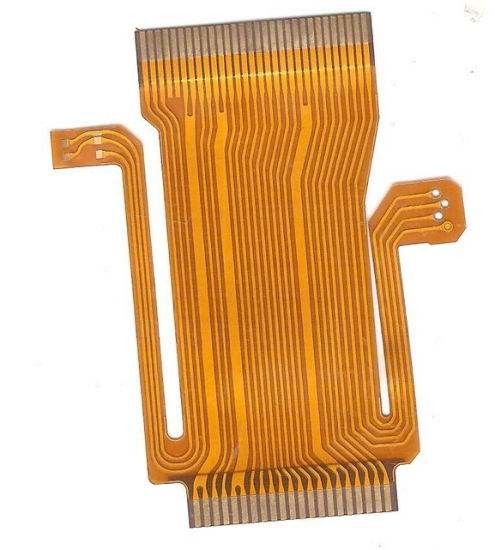

Flex Circuit atau Flex PCB adalah susunan berpola dari sirkuit cetak dan komponen yang menggunakan bahan berbasis fleksibel dengan atau tanpa coverlay fleksibel.
Flex Circuit atau Flex PCB adalah susunan sirkuit cetak dan komponen yang menggunakan bahan berbasis fleksibel dengan atau tanpa coverlay fleksibel.Perangkat elektronik fleksibel ini dapat diproduksi dengan menggunakan komponen yang sama yang digunakan untuk papan sirkuit cetak kaku, tetapi memungkinkan papan untuk sesuai dengan bentuk yang diinginkan (flex) selama penerapannya.
Berapa banyak lapisan yang bisa PCB fleksibel?
Maksimal 10 lapisan untuk PCB fleksibel.
Seberapa tebal tembaga PCB fleksibel bisa?
2oz, hanya beberapa PCB led fleksibel seperti tembaga berat, keuntungan terbaik dari PCB fleksibel adalah fleksibel, jika terlalu banyak tembaga, tidak akan mudah membengkokkan untuk perangkat Anda.
Seberapa besar PCB fleksibel bisa?
Bahan PCB fleksibel:lebar maksimum adalah 250mm,karena bahan PCB fleksibel adalah gulungan,setiap lebar gulungan adalah 250mm,panjangnya tidak terbatas,jadi ketika Anda merancang PCB fleksibel,satu sisi harus kurang dari 250mm,sisi lain tidak peduli.
Seberapa tebalnya PCB yang fleksibel?
0.1mm - 0.2mm, beberapa PCB fleksibel bisa 0,3mm.
Aplikasi:
Peralatan LED dan Pencahayaan
Ponsel pintar
Peralatan medis
Produk kedirgantaraan
Instrumen
Kemasan dan Pengiriman:
Pengemasan dan Pengiriman PCB Fleksibel
Kemasan:
Produk Flexible PCB Assembly akan dikemas dalam kotak kardus yang kokoh untuk memastikan transportasi yang aman. Kotak akan disegel dengan pita untuk mencegah kerusakan selama pengiriman.
Produk ini juga akan dibungkus dengan bungkus gelembung untuk memberikan perlindungan tambahan terhadap dampak potensial dan getaran selama transportasi.
Setiap kotak akan diberi label dengan nama produk, jumlah, dan instruksi penanganan untuk memudahkan identifikasi dan penanganan.
Pengiriman:
Produk akan dikirim melalui layanan kurir yang dapat diandalkan dan dipercaya untuk memastikan pengiriman tepat waktu dan aman kepada pelanggan.
Alamat pengiriman dan informasi kontak akan diperiksa dua kali untuk memastikan pengiriman yang akurat. Produk akan diasuransikan selama transit untuk melindungi terhadap kejadian tak terduga.
Nomor pelacakan akan diberikan kepada pelanggan setelah produk telah dikirim, memungkinkan mereka untuk melacak pesanan mereka dan memastikan kedatangannya dengan aman.
Pada saat pengiriman, pelanggan akan diminta untuk menandatangani paket sebagai bukti penerimaan.
