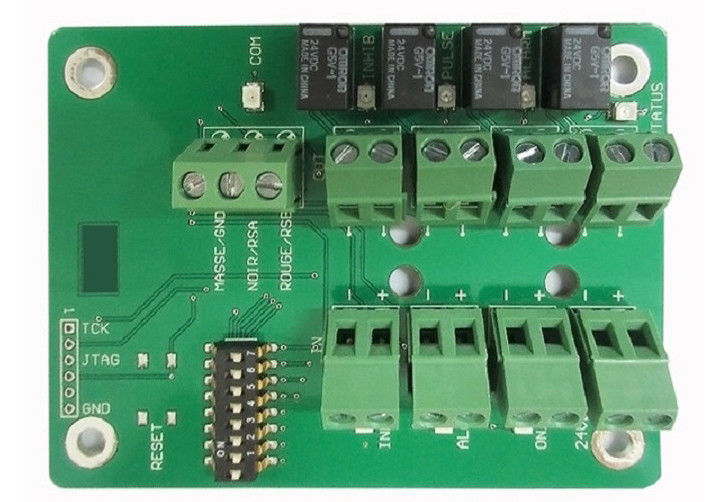

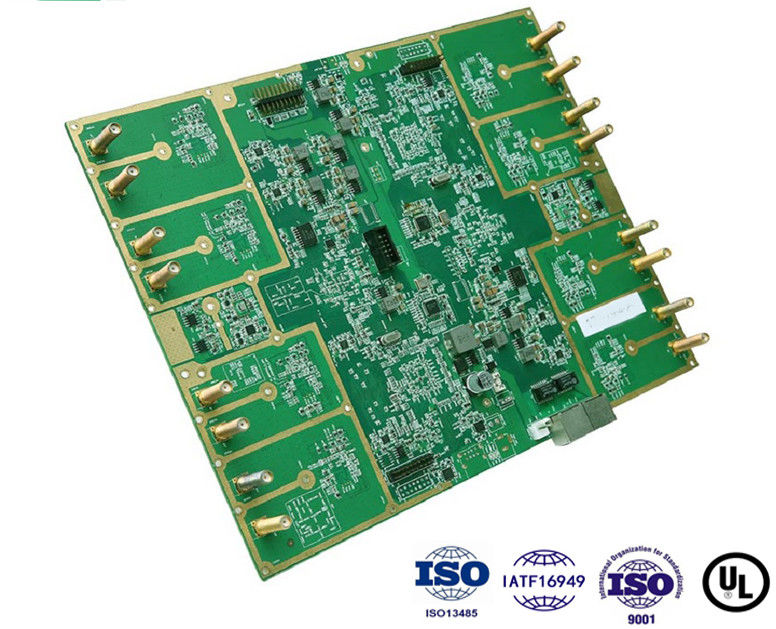

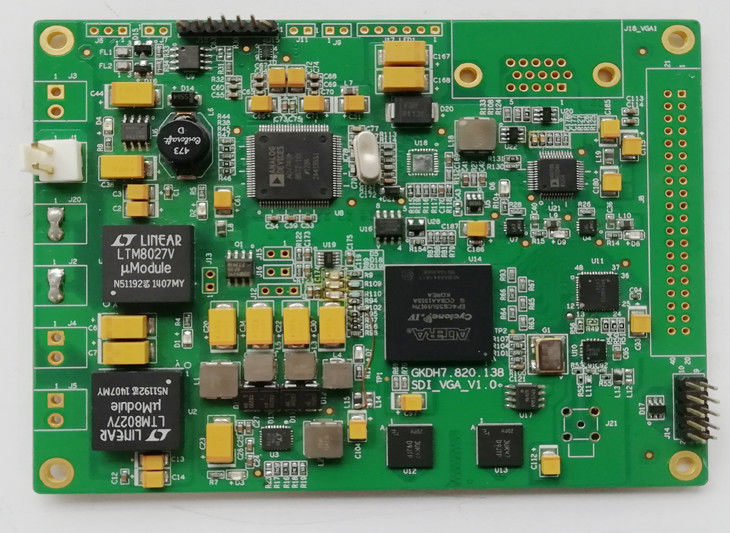

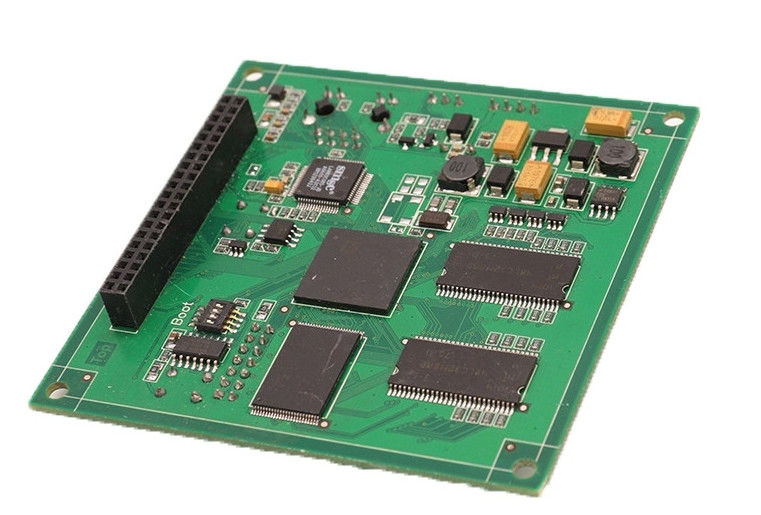

Proses perakitan PCB sisi ganda HASL ENIG OSP Papan sirkuit energi baru dengan standoffs

Proses perakitan PCB sisi ganda HASL ENIG OSP Papan sirkuit energi baru dengan standoffs

Perhimpunan PCB Berdua Sisi

proses perakitan PCB sisi ganda

Layanan pembuatan PCB Energi Baru

Place of Origin:

China

Nama merek:

Suntek

Sertifikasi:

ISO9001, ISO13485, TS16949 and UL E476377

Model Number:

FPA8569-NE3

Hubungi Kami
Minta Kutipan
Detail Produk
Minimum Hole Size:
0.2mm
Minimum Trace/Space:
4mil/4mil
Maximum Copper Weight:
6oz
Type:
Printed Circuit Board Assembly
Layers:
2-20 Layers
Application:
Electric Vehicles, Renewable Energy Systems, Energy Storage Systems
Surface Finish:
HASL, ENIG, OSP, Immersion Silver
Testing:
AOI,ICT,100% Visual Inspection,FT
Syarat Pembayaran & Pengiriman
Minimum Order Quantity
5pcs
Harga
USD+1-100+PCS
Packaging Details
cartons and ESD bags
Delivery Time
3-6 weeks
Payment Terms
T/T,Paypal
Supply Ability
100pcs/hour
Produk terkait
Hubungi Kami
0086-731-84874736
Hubungi Sekarang
Deskripsi produk

Perakitan PCB Multilapis HASL/ENIG/OSP Papan Sirkuit Energi Baru dengan Penyangga

Parameter SMT:

Proses perakitan PCB sisi ganda HASL ENIG OSP Papan sirkuit energi baru dengan standoffs 0

Teknologi yang Terlibat:

Proses perakitan PCB sisi ganda HASL ENIG OSP Papan sirkuit energi baru dengan standoffs 1



Teknologi Khusus yang Terlibat

◆ Pemrograman IC

◆ Pengerjaan ulang BGA

◆ Chip on Board/COB

◆ Penyetelan eutektik

◆ Pengeleman Otomatis

◆ Pelapisan Konformal



Alur Bagan Perakitan:

Proses perakitan PCB sisi ganda HASL ENIG OSP Papan sirkuit energi baru dengan standoffs 2

Proses perakitan PCB sisi ganda HASL ENIG OSP Papan sirkuit energi baru dengan standoffs 3



Suntek Group adalah pemasok terkemuka di bidang EMS dengan solusi satu atap untuk perakitan PCB/FPC, perakitan Kabel, perakitan teknologi Campuran, dan Box-building.

Suntek Electronics Co., Ltd, sebagai fasilitas utama, berlokasi di Provinsi Hunan, China;

BLSuntek Electronics Co., Ltd, sebagai fasilitas baru, berlokasi di Provinsi Kandal, Kamboja. Dengan sertifikasi ISO9001:2015, ISO13485:2016, IATF 16949:2016 dan UL E476377,. Kami mengirimkan produk berkualitas dengan harga yang kompetitif kepada klien di seluruh dunia.





FAQ:

Q1: File apa yang Anda gunakan dalam fabrikasi PCB?

A1: Gerber, PCB, gambar.



Q2: Bagaimana Anda memastikan kualitasnya?

A2: Produk kami semua 100% E-tested. Perakitan PCB dengan 100% AOI, ICT, FT dan pemeriksaan Visual, 100% X-ray untuk BGA.



Q3: Bisakah kami mengunjungi perusahaan Anda?

A3: Tentu saja, Selamat datang untuk mengunjungi perusahaan kami, Suntek yang berlokasi di Taman Industri Xingsha, Changsha, provinsi Hunan, China.



Q4: Berapa waktu tunggu?

A4: Dibutuhkan 3-5 hari kerja untuk sampel, 7-10 hari kerja untuk produksi batch berdasarkan file dan kuantitas. Dibutuhkan 15-20 hari kerja untuk perakitan PCB.



Q5: Apakah Anda akan merahasiakan informasi dan file kami?

A5: Tentu, Ini adalah prinsip dasar kami untuk menjaga rahasia bisnis untuk melindungi desain pelanggan kami. NDA dapat ditandatangani kapan saja.



Q6. Bagaimana cara bekerja sama dengan Anda?

A6: -Email dan kirimkan file tata letak PCB, daftar BOM

- Kami akan memberikan konfirmasi balasan dalam waktu 12 jam dan membalas penawaran dalam waktu 3-5 hari.

- Menunggu perusahaan Anda untuk mengkonfirmasi harga, pesanan, dan ketentuan pembayaran.

- Kami akan memproses pesanan.



Kirimkan pertanyaan Anda langsung kepada kami
