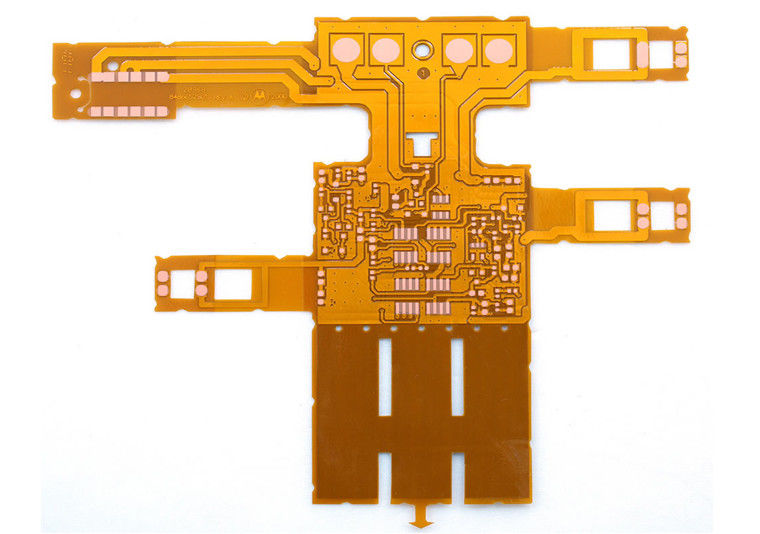

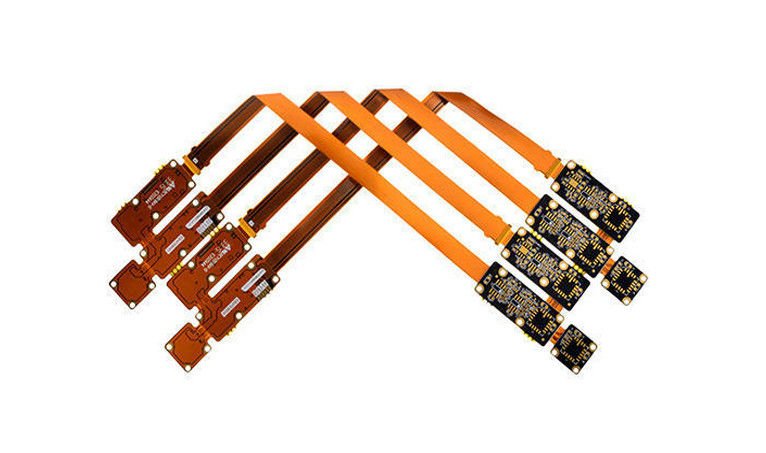

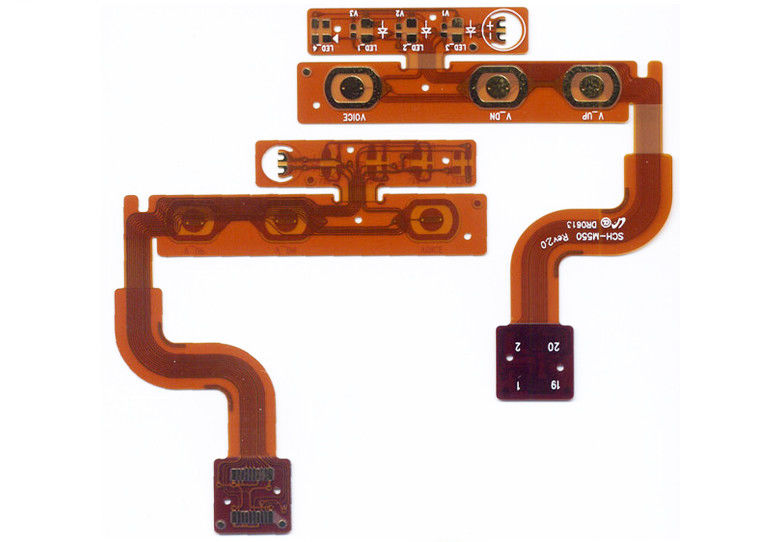

Polyimide Flexible Printed Circuit Board 1-12 Lapisan 600mm X 1200mm
Kami memiliki peralatan manufaktur canggih, teknologi profesional, tim insinyur profesional, tim pembelian,tim kualitas dan operator terlatih untuk memastikan PCB lentur dengan kualitas yang baik & stabil.
Karakter FPC:
1. FPC memberikan disipasi panas yang lebih baik karena desain laminat poliamida yang efisien.
2.FPC menawarkan kinerja listrik yang lebih baik karena permittivitas rendah mereka memungkinkan transmisi sinyal listrik yang cepat dan mengurangi kebisingan.
3.FPC menawarkan waktu hidup yang sangat panjang, dapat dibengkokkan hingga 500 juta kali dan dapat dibengkokkan ke dalam banyak bentuk
4.FPC dapat dengan ukuran yang lebih besar dari PCB kaku, lebarnya bisa 500mm dan panjangnya bisa sesuai permintaan Anda.
5.FPC dengan berat sangat ringan dan tidak akan mengambil banyak ruang.
Kemampuan FPC:
| Artikel |
Kemampuan |
| Min.Kebalinan papan yang sudah jadi |
0.05mm |
| Ukuran Papan Maks |
500mm*1200mm |
| Ukuran Lubang Laser Min |
0.025mm |
| Min Ukuran Lubang yang Dibor Mekanis |
0.1mm |
| Min. lebar jejak/jarak |
0.035mm/0.035mm |
| Min.Cincin Ring of Single/Double-sided Board |
0.075mm |
| Min.Layer Inner Ring of Multi-Layer Board |
0.1mm |
| Min.Layer Luar Ringlar dari Multilayer Board |
0.1mm |
| Jembatan Min Coverlay |
0.1mm |
| Min. Soldermask Pembukaan |
0.15mm |
| Min.Pembukaan penutup |
0.35mm*0.35mm |
| Min Toleransi Impedansi Tunggal |
️+/-7% |
| Min Toleransi Impedansi Diferensial |
|
| Jumlah lapisan maksimum |
12L |
| Jenis bahan |
PI, Kapten |
| Merek bahan |
Shengyi,Taiflex,Thinflex,ITEQ,Allstar,Panasonic,Dupont,Jiujiang |
| Jenis bahan pengeras |
FR4, PI, PET, Baja, AI, Pita Adesif, Nylon |
| Ketebalan penutup |
12.5um/25um/50um |
| Perbaikan permukaan |
ENIG,ENEPIG,OSP,Gold Plating,Gold Plating+ENIG,Gold Plating+OSP,Imm Silver,Imm Tin,Plating Tin |
FAQ:
T1: File apa yang Anda gunakan dalam pembuatan PCB?
A1: Gerber, PCB, gambar.
Q2: Bagaimana Anda memastikan kualitas?
A2: Produk kami semua 100% E-diuji. PCB perakitan dengan 100% AOI, ICT, FT dan pemeriksaan visual, 100% sinar-X untuk BGA.
P3: Bisakah kami mengunjungi perusahaan Anda?
A3: Tentu saja, Selamat datang untuk mengunjungi perusahaan kami, Suntek terletak di Xingsha Industrial Park, Changsha, provinsi Hunan, Cina.
Q4: Berapa waktu memimpin?
A4: Dibutuhkan 3-5 hari kerja untuk sampel, 7-10 hari kerja untuk produksi batch berdasarkan file dan kuantitas. Dibutuhkan 15-20 hari kerja untuk perakitan PCB.
P5: Apakah Anda akan menjaga informasi dan file kami rahasia?
A5: Tentu, Ini adalah prinsip dasar kami untuk menjaga rahasia bisnis untuk melindungi desain pelanggan kami.NDA dapat ditandatangani kapan saja.
Bagaimana cara bekerja denganmu?
A6: -Email dan kirimkan file tata letak PCB, daftar BOM
- Kami akan memberikan konfirmasi jawaban dalam waktu 12 jam dan menjawab tawaran dalam 3-5 hari.
- Menunggu perusahaan Anda untuk mengkonfirmasi harga, pesanan dan syarat pembayaran.
- Kami akan melanjutkan perintah.
